非常有幸参加了DM284试用活动,最吸引人的当然是这款万用表的热成像部分,这也算是为数不多的几款把数字万用表和热成像仪结合的产品。一直期待能用热成像分析电路问题,但迫于热成像仪随便上万的价格并没有机会实际使用。之所以特别注意这款万用表是在黑五的时候美亚上出现了450刀的特价,这价格相比FLIR E4 8000多元的价格还是相当亲民的。同时引起注意的还有FLIR one pro和SEEK compact pro,两款用于手机的热成像组件,最优价格分别是350刀和462刀。

回到DM284这款产品上,0.09%的直流精度和6000字的显示基本够用,IP54防护和CAT III-1000V, CAT IV-600V的电压等级也基本满足了工业防护的要求。最重要的160*120热成像分辨率提供了46° x 35°的视角,对应30:1的Distance-to-Spot可以说用来在中等距离的观测配电箱大小的物体比较合适。

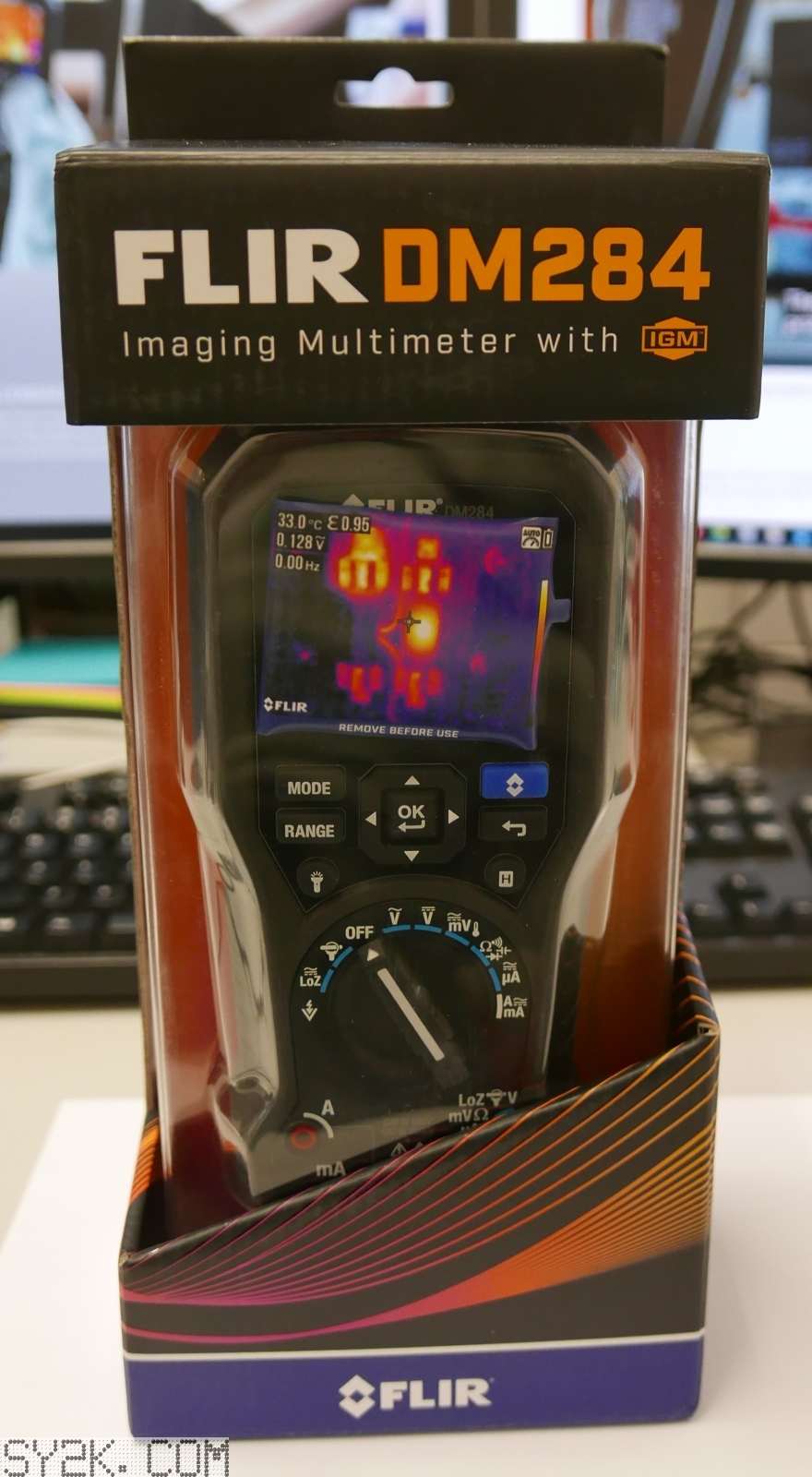

废话不多说,先来看一下包装和拆包的过程图片:

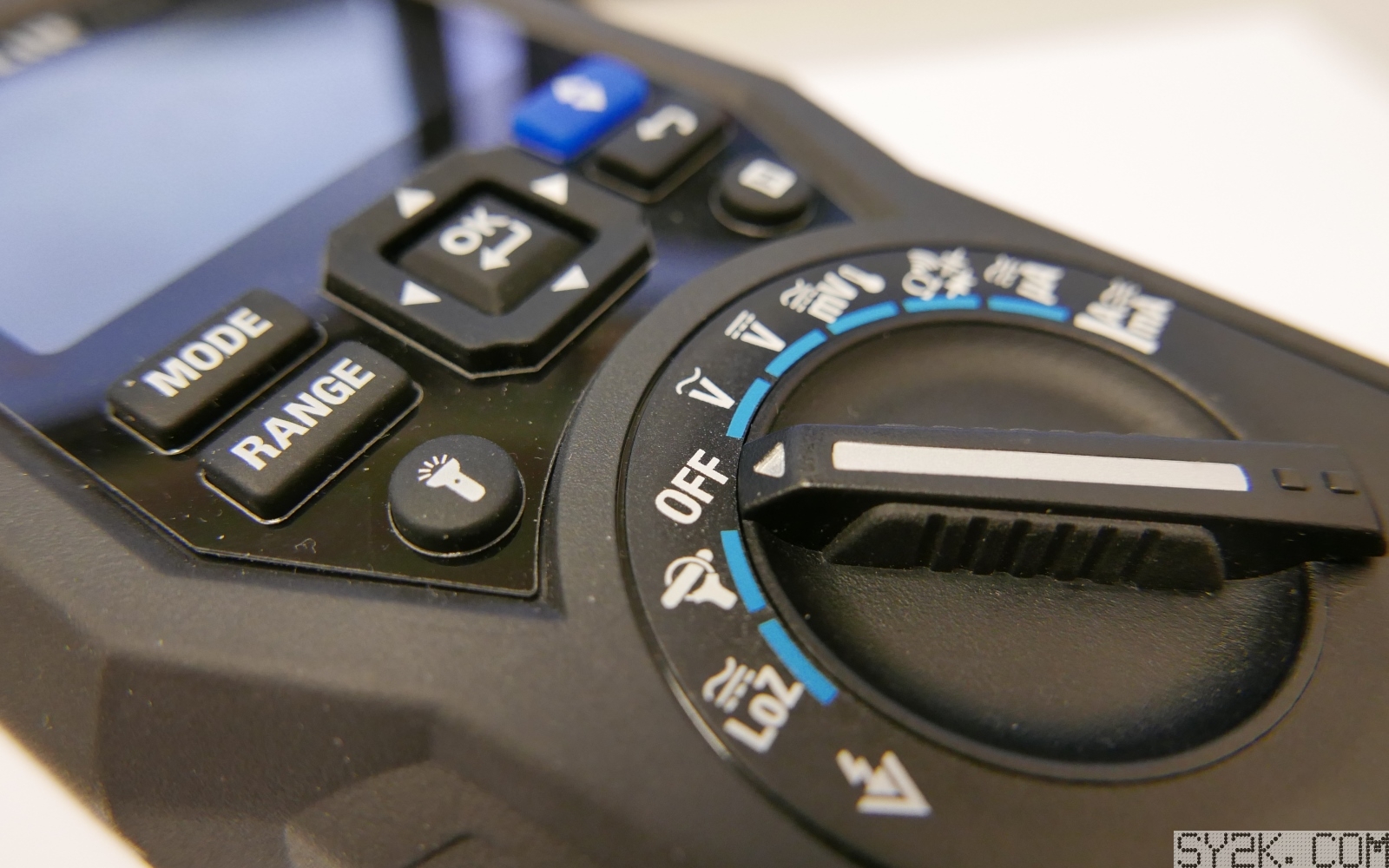

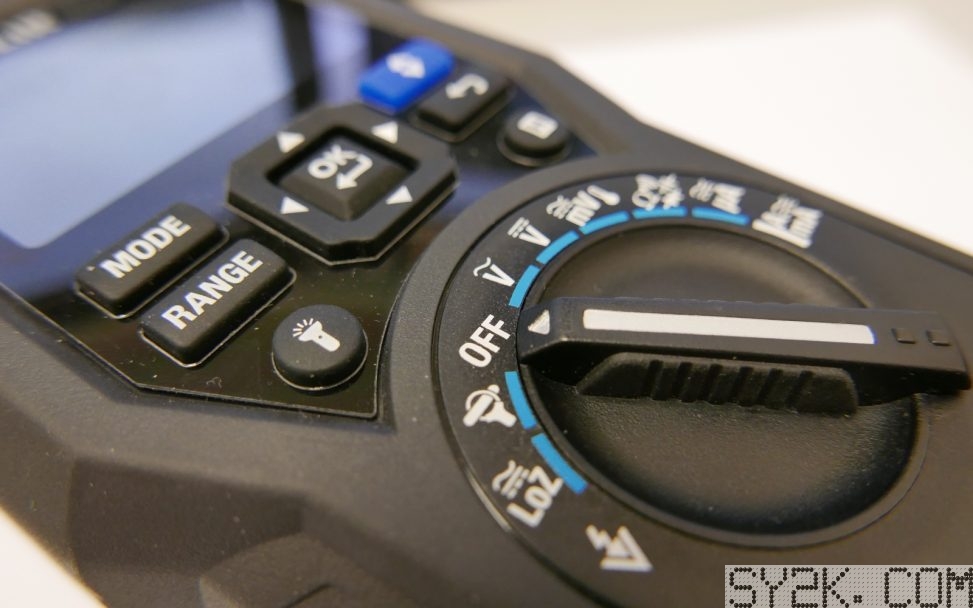

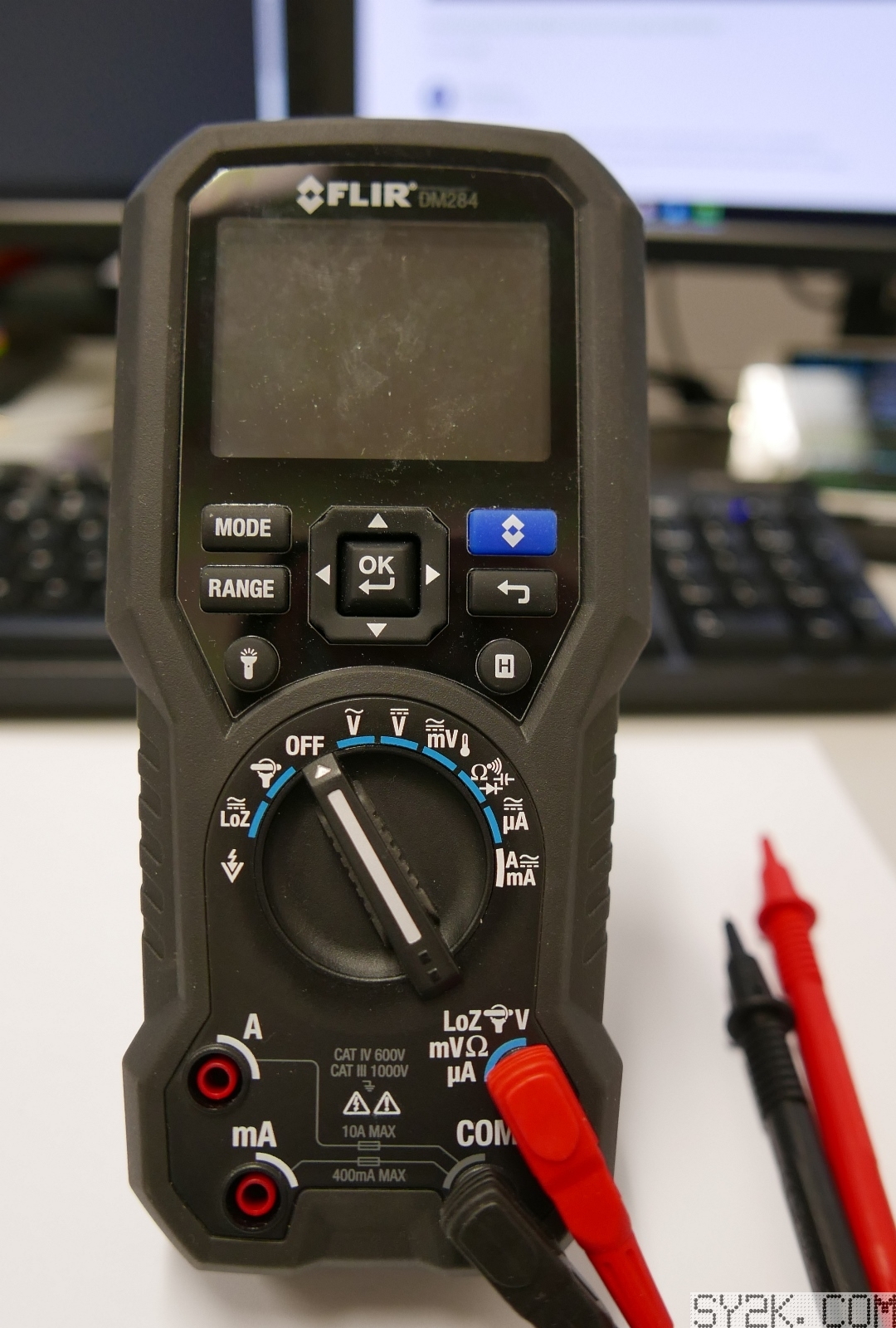

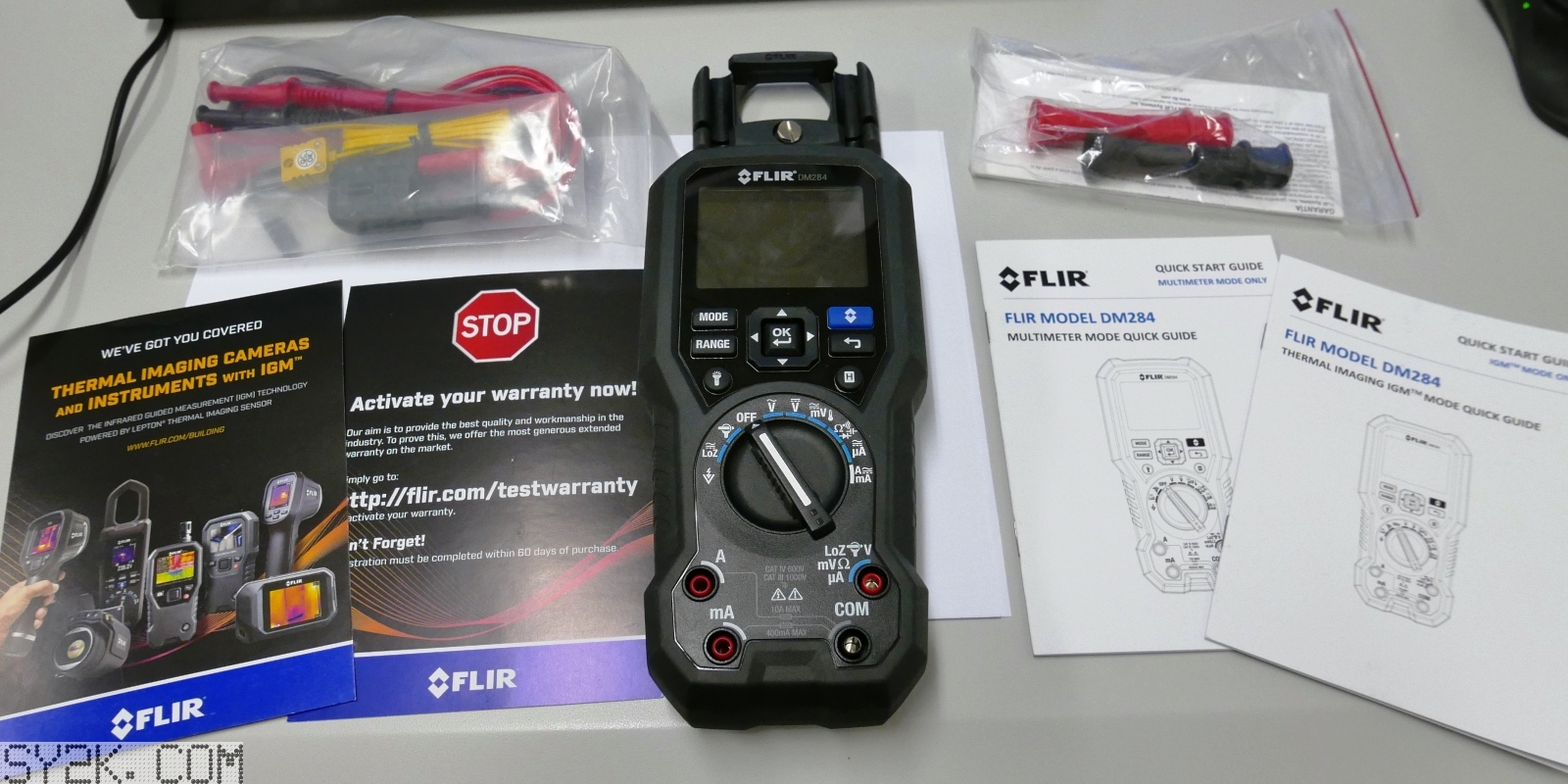

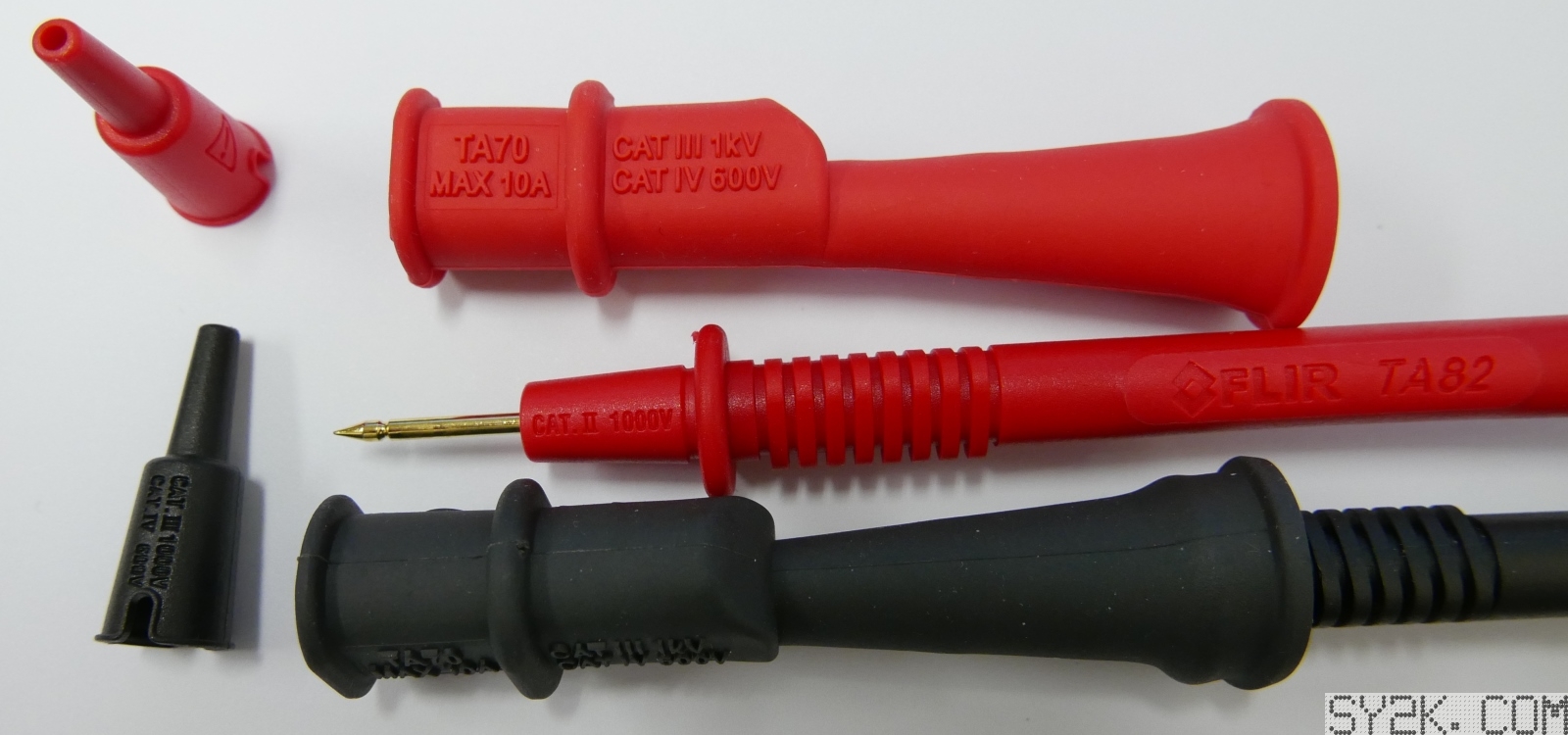

DM284标准的配件包括一对表笔,一对表笔鳄鱼夹,一个热电偶和一个热电偶转接头,还有一个可以装在万用表后的挂钩。说明书也是简洁,一本万用表使用手册和一本热成像使用手册,加起来内容只有12页。万用表和配件的细节处理算是展示了FLIR对产品的高要求,图片如下:

万用表部分的测试不是重点,简单把玩了一下,大体上还是不错的。由于屏幕尺寸比较大,数字显示的也非常清楚,反应速度基本合格。具体总结如下:

  1. 电压测量数字更新速率每秒4-5次
  2. 可以从底下的菜单调出峰值检测和auto hold
  3. 电阻测量从开路到短路需要3秒左右,属于比较慢的
  4. 短路检测反应时间在10ms左右,还算不错
  5. 电容测量只能精确到nF,作为工业用足够但实验室用起来还是差了一点
  6. 电流档位有表笔插孔错误提示,加分项
  7. 进入热成像显示需要大概7s左右的时间
  8. 从热成像显示到首次读出温度需要40s的时间,估计是需要校准之类的问题
  9. 热成像和万用表可同时使用
  10. 无法记录热成像图片,只能用翻拍的方法,差评!

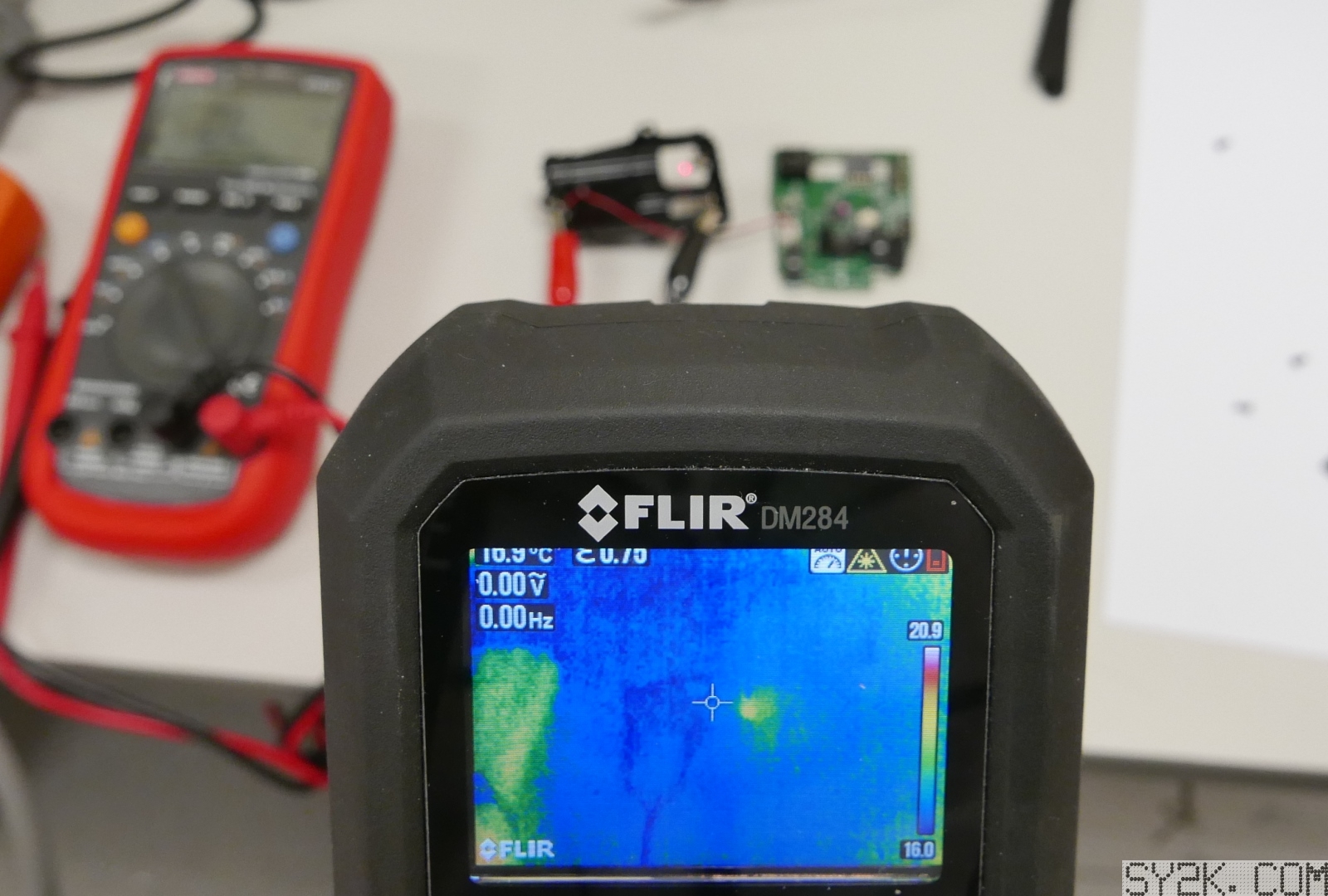

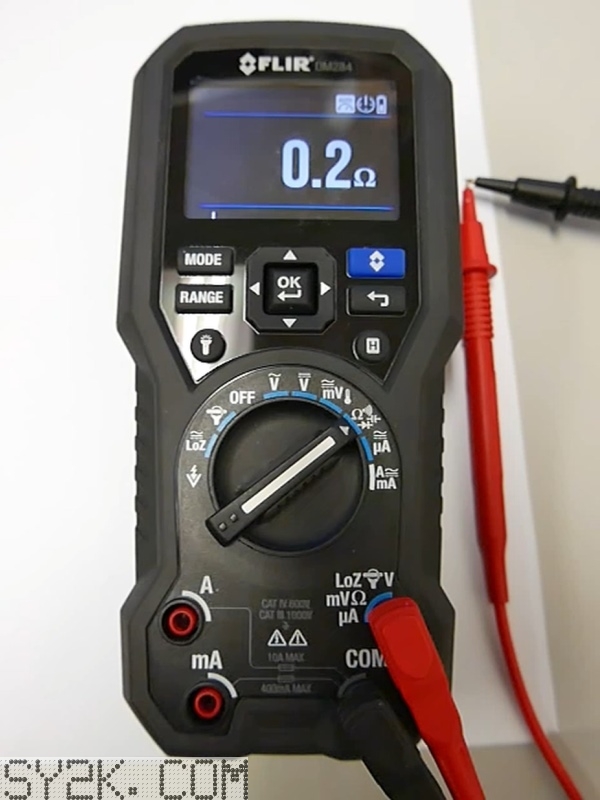

由于最开始想做视频,但发现解说的太烂于是乎就放弃了,这里就只能简单的放一张测试截图了……

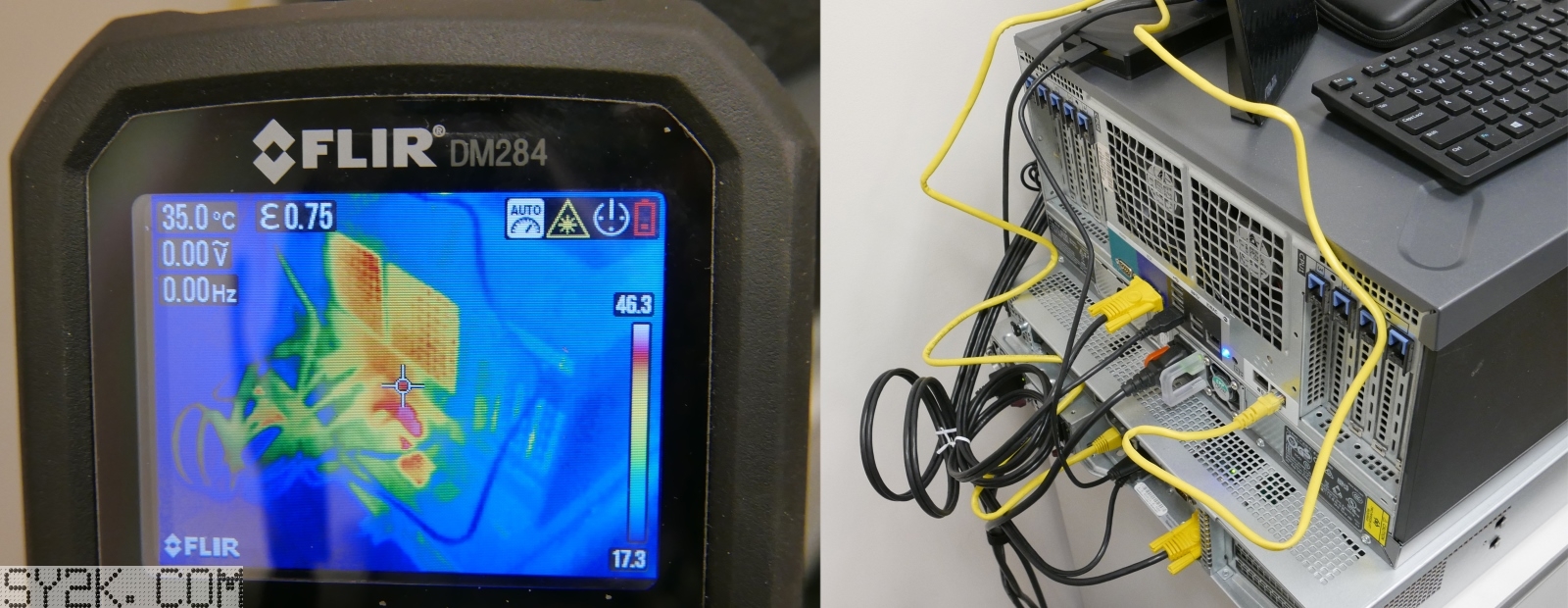

热成像的测试当然是重中之重,下面分别对几个尺度的场景做了测试。发现这个视角和分辨率的设计用在配电柜是比较合适的,用在电路板级的分析就略显不足了。

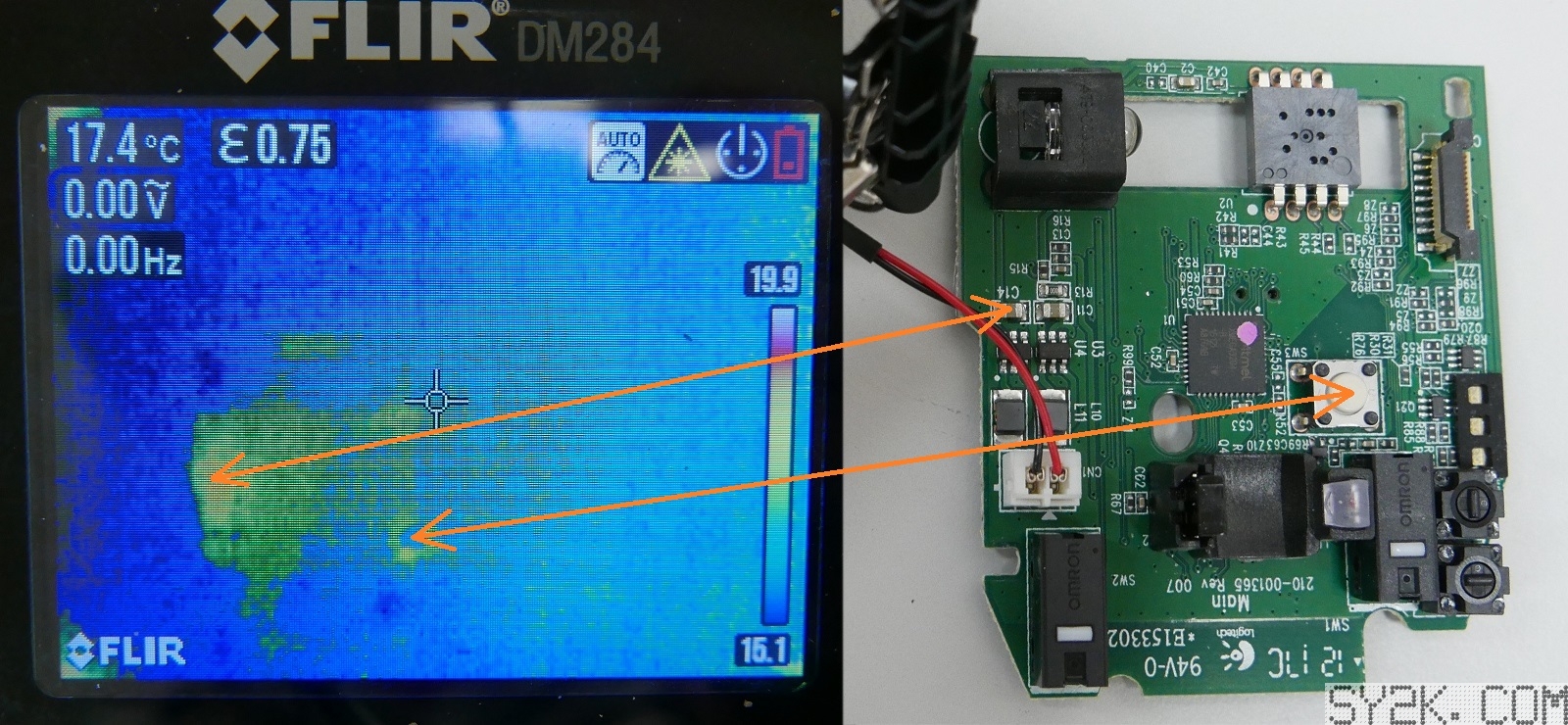

好在DM284热成像灵敏度还可以,精细结构可以通过特征位置定位大致进行判断。例如最后一个例子中,按键顶部塑料部分由于热红外发射率不一致可以很明显的看出来一个圆形图案。用这个位置和电路板边缘进行大致定位也能发现那个损坏的MLCC电容。对,就是上边博文中导致G602鼠标耗电量大增的那颗电容。30mW的发热量就能有这么明显的反应,可见用热成像判断电路故障可以说是一大利器,这也让我坚定了一定要买一个热成像产品的决心。

这篇就先写到这里,时间不早也快凌晨4点了。后面还会有一篇DM284的拆解文章,敬请期待~
