罗技鼠标G602耗电问题修复简记(20180807更新)

N久之前做的作图鼠标调研选中了两款鼠标,G700s和G602,当时正好碰上美亚G700s特价便收入囊中。这次为了方便在家办公,也为了体验一下G602超长的待机时间,便趁着特价又败了一次家。刚开始用两天就觉得不太对劲,这鼠标不是号称1440小时超长待机嘛,怎么两节原装电池采用两天就挂了。当时想着可能是原装电池放时间长了就直接换了两节南孚,结果依然没有撑过3天。

当时用万用表简单测了一下待机电流,关闭情况下耗电竟然达到30mA。拆开简单跑了下电路,发现电源升压分出两路。一路2.0V,一路3.6V,升压电路外围和TLV61220相同,但表面mark不一致,应该是同功能的国产版本。同时发现,2.0V是鼠标主要功能部分供电,3.6V专门用于LED供电。用于3.6V升压的电感能测量出压降说明就这这路在耗电,为了个LED耗这么多电还出Bug,不专业的灯厂这个称号非你罗技莫属了……

上网简单查了一下,这个问题似乎出现的挺频繁,简单推测了一下量产阶段出这种频率的问题,大容量MLCC出现问题的可能性比较大。可能是贴片阶段受到过大压力,或者升压电路输出存在尖峰电压导致MLCC损坏。尖峰电压这个问题之前自己设计使用钽电容的时候也出现过,感觉用在升压后面的电容耐压要额外提高余量。

但苦于没有烙铁和实验环境,一直无法做维修,只能先买充电电池勉强应付着使用。直到最近空下来买了烙铁全套才又想起这事。

维修前重新测量了升压后两路的正反向电阻,2.0V的一路正反向电阻不同,应该是正常的。而3.6V的一路正反向电阻都是400欧姆左右,算上升压比,电池端电流在30mA应该就是这一路出的问题。拆下3.6V升压后的储能电容,重新测量输出正反向电阻发现问题已经解决。按照TLV61220电路推荐的10uF输出电容进行更换重新上电发现电流已经正常,正常电流值如下:移动状态14mA左右,鼠标静止状态8mA,几秒后降为待机状态约3mA。

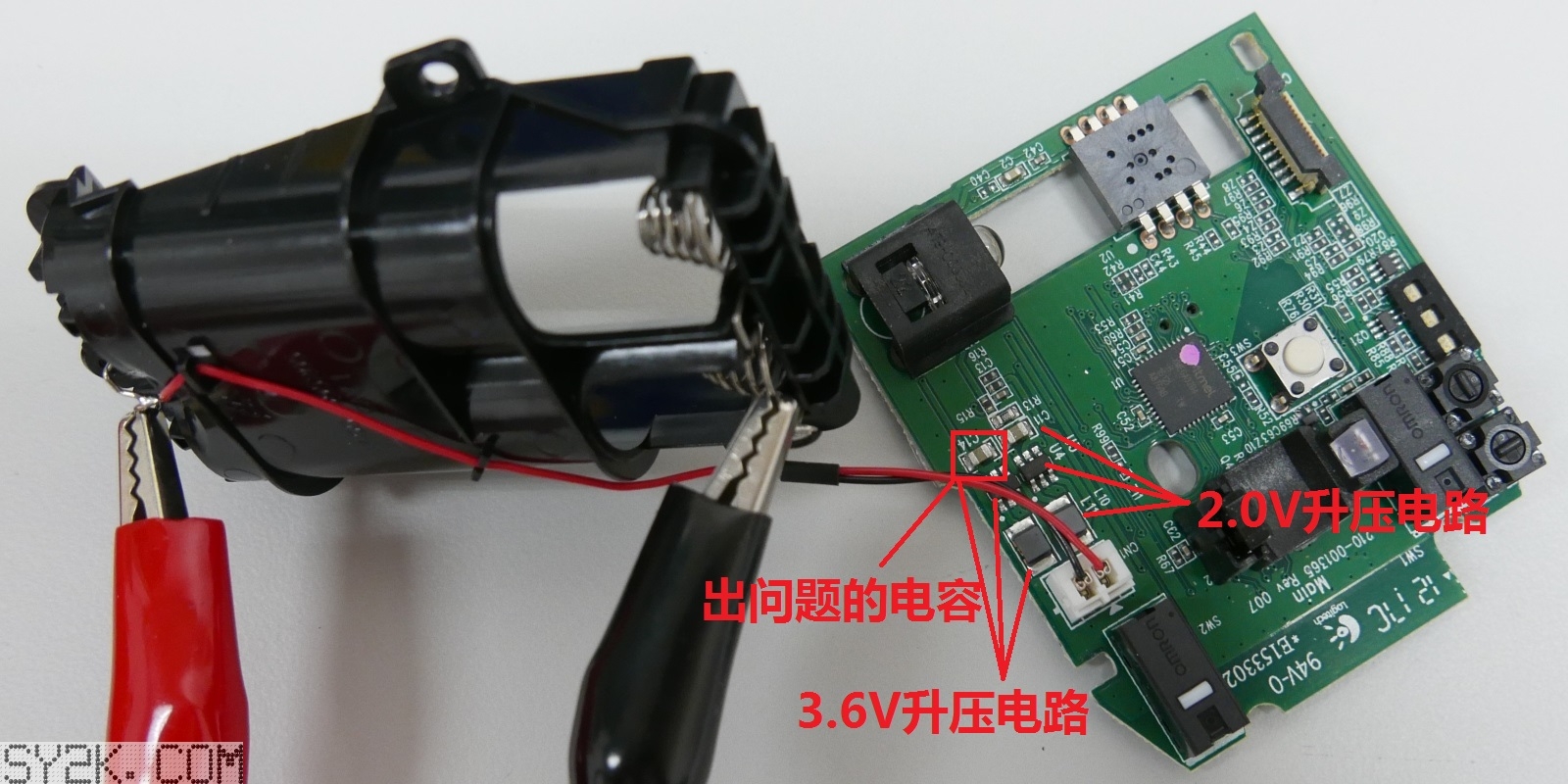

至此,G602已经满血复活。下面是这次拆解维修的主要步骤照片:

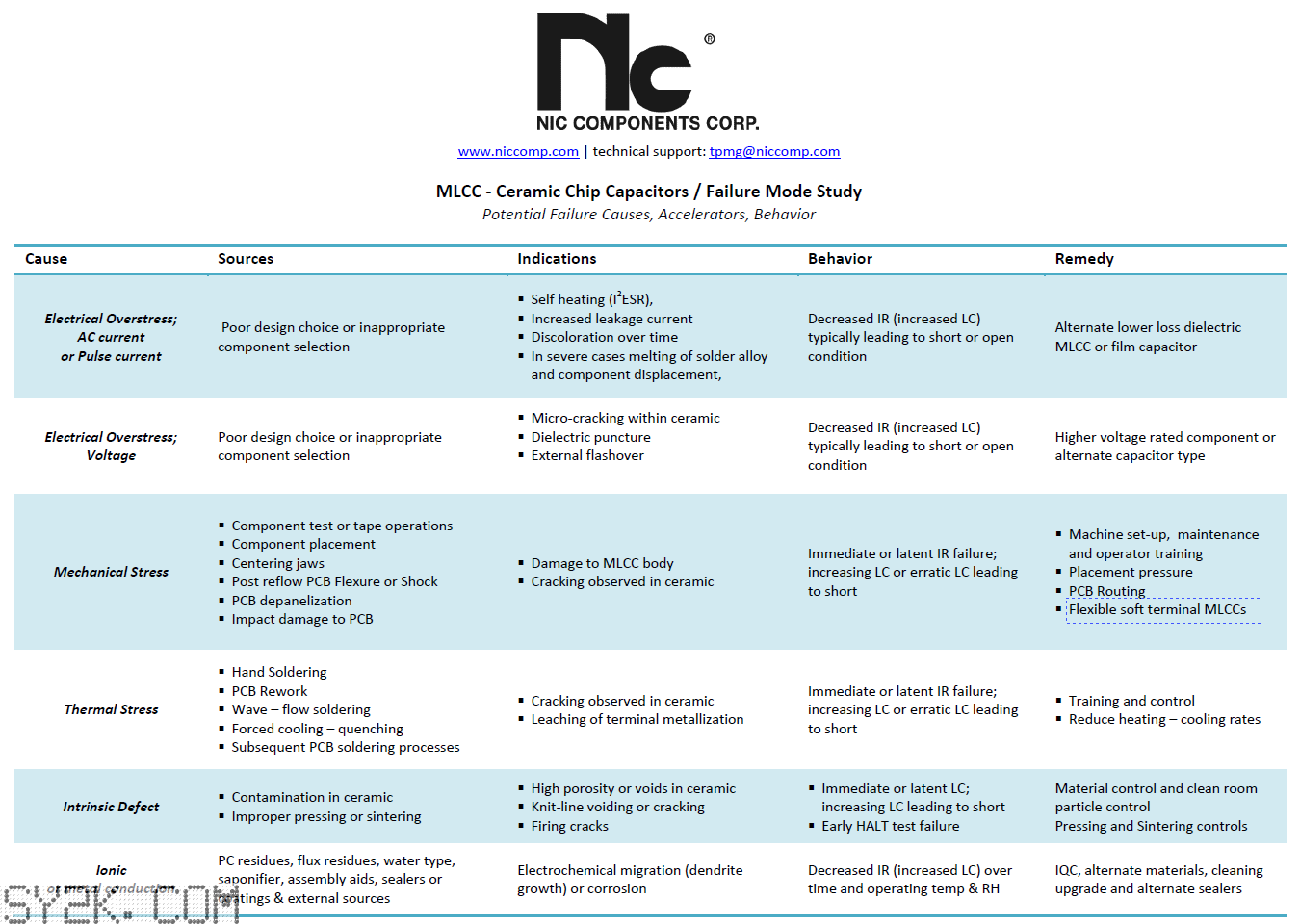

最后,这次问题说明了MLCC正确选择的重要性,附上NIC Components Corp. 总结的MLCC失效模式供大家参考。

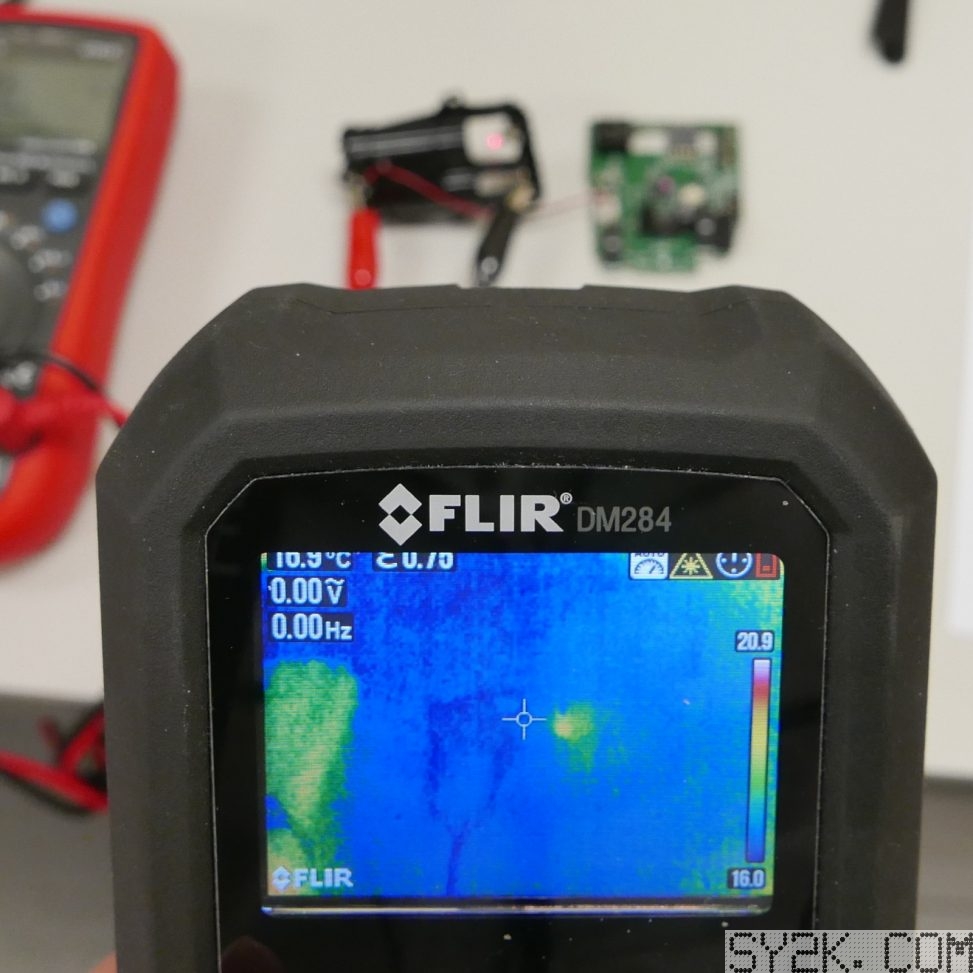

PS:发现标题图片上的DM284热成像万用表了吗,后面有时间还会分享这款FLIR推出以热成像为特色的万用表的测评情况。

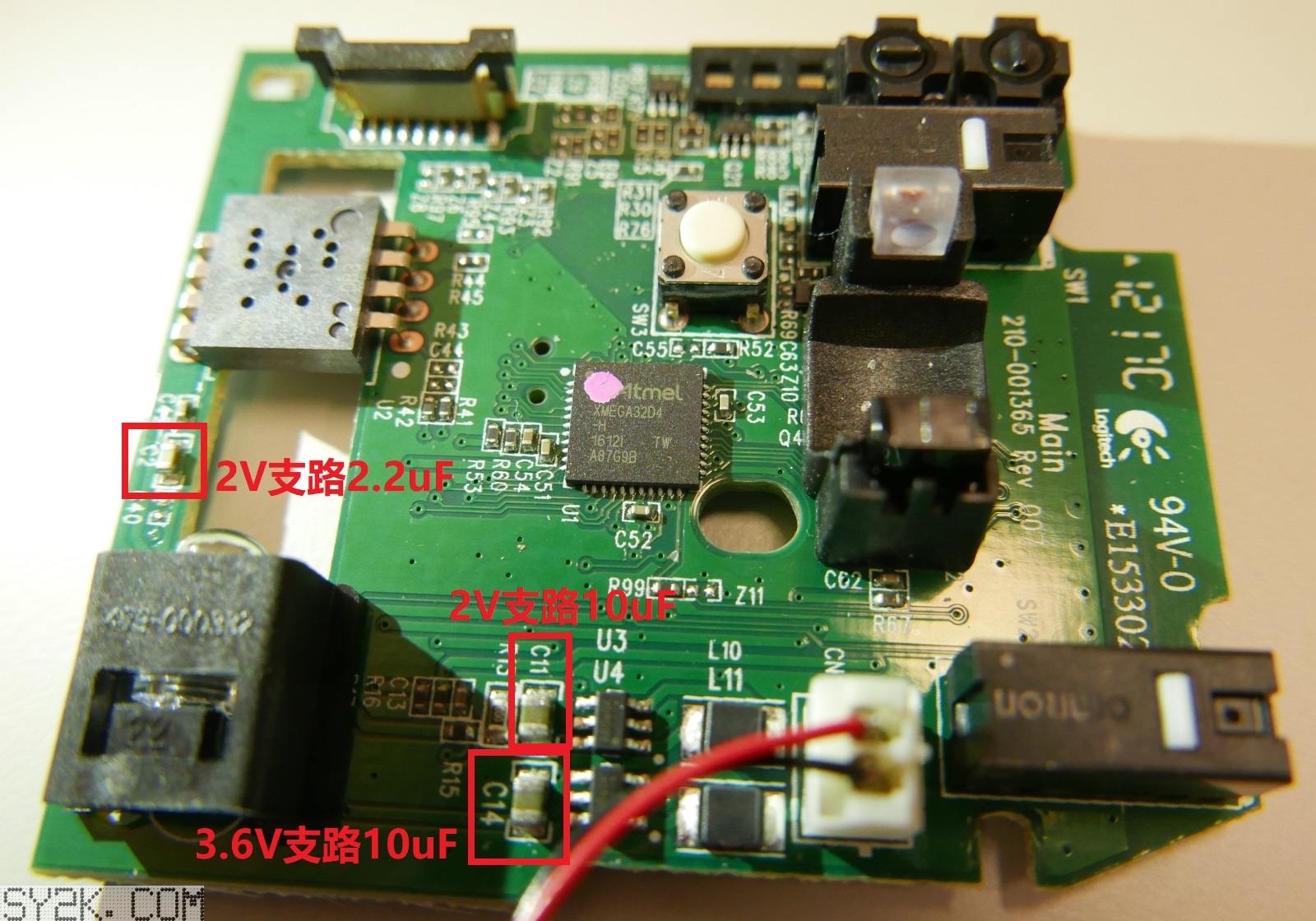

后记(2018年8月7日):虽然这一次的维修将换电池的周期从不到一周延长至了三周,但询问他人才知道这款鼠标节能模式下能用近半年,和宣传的工作1440小时相当。之前由于工作繁忙又将就用了大半年,这才抽空对这鼠标进行二次维修。经过一番测量,发现问题还出在电容上。只是剩余的几个问题电容在2.0V电源支路上,电压低漏电小发热不明显导致使用热成像没有及时发现。现将所有问题电容标记如下:

这里提一个关键的指标,就是在关闭鼠标电源的情况下,静态电流应小于150uA,同时2.0V和3.6V升压电路仍继续工作,维持输出电压。之前提到的开机状态正常工作电流也应当修正为:鼠标静止后几秒钟工作电流降至2.5mA,后又过十几秒钟转至待机状态,电流0.20mA。

同时从现在的情况看,10uF 0805 和 2.2uF 0603 两个规格三个电容都出现问题,从其他焊点氧化程度来看回流焊炉温过高的可能性不大,很大可能是生产过程中贴片压力过大导致。



{ 本文链接: https://www.sy2k.com/2017/%e7%bd%97%e6%8a%80%e9%bc%a0%e6%a0%87g602%e8%80%97%e7%94%b5%e9%97%ae%e9%a2%98%e4%bf%ae%e5%a4%8d%e7%ae%80%e8%ae%b0/;
原创文章, 转载请保留. 转载自 https://www.sy2k.com }
