Analog Discovery 开箱测试

Analog Discovery一两年前就听说了,1000多的价格换来几乎是全套模拟开发工具。其中包括示波器、信号发生器、逻辑分析仪,并且通过软件可以构成实时频谱仪、网络分析仪、IO输入输出等;另外还提供了+-5V的电源输出,虽然输出电流有些鸡肋但在没有台式电源的情况下还是可以解决些问题。

最早没有买入是因为所在的大学被列入了禁运名单,看着159刀的教育价格却无法购买,淘宝虽然也有1600的在出货,比起280刀的标准价格还是稍微便宜些的,但最主要的原因还是一个字,穷……

工作也快有一年了,刚好又搬了新家,看着空空的桌子总想添置些什么设备,平时晚上回来也能玩一玩。最开始考虑几个设备分开购买。USB的逻辑分析仪甚至比示波器上带的还好用,信号发生器在想要不要买个DDS模块解决,示波器1054Z当然是前期的不二之选。但仔细考虑下来,再加上烙铁、电源以及各种下载器,桌子上岂不是要堆满了。于是乎又想起了最初的Analog Discovery,反复看了手册和前端原理图后决定还是直接入手一个最省事。虽然也知道5M的前端模拟带宽绝对是个大坑,但是想想看如果要玩高频50M都不够用,况且公司还有设备可以下班后借过来做测试。遂下血本在淘宝上下了订单。

同城加顺丰果然叼炸天的节奏,晚上八九点下的单,第二天早上发的货,下午就到了公司。左磨右熬等到下班,赶紧拆开包装拍了两张开箱图,一时手头上也没什么模拟电路可以测试,那就用自己的矛戳自己的盾好了,把Analog Discovery的模拟输出接到输入,大致测了一下信噪比,从频谱图上看大概在67dB左右,折算下来ENOB在10.8位。作为一个14Bit 100MHz采样率的ADC、DAC系统来说这个成绩还是能说得过去的。废话不多说,上图。

拆包装前先拍一张:

IMG_20151013_195351

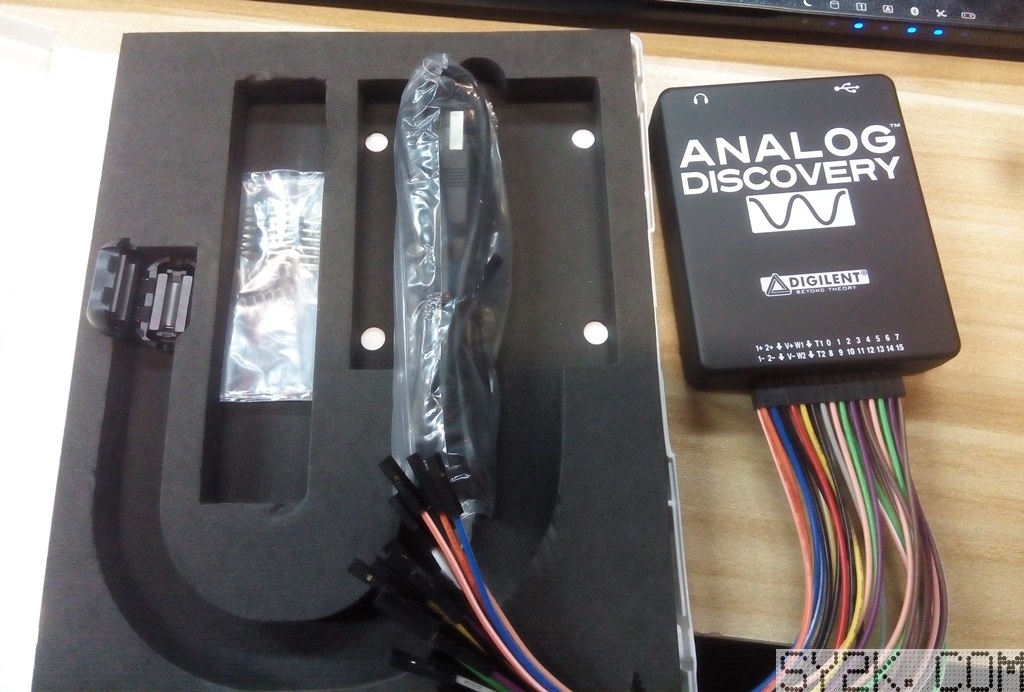

不得不说ADI考虑的还真仔细,给了个磁环,连排针都给了:

IMG_20151013_195721

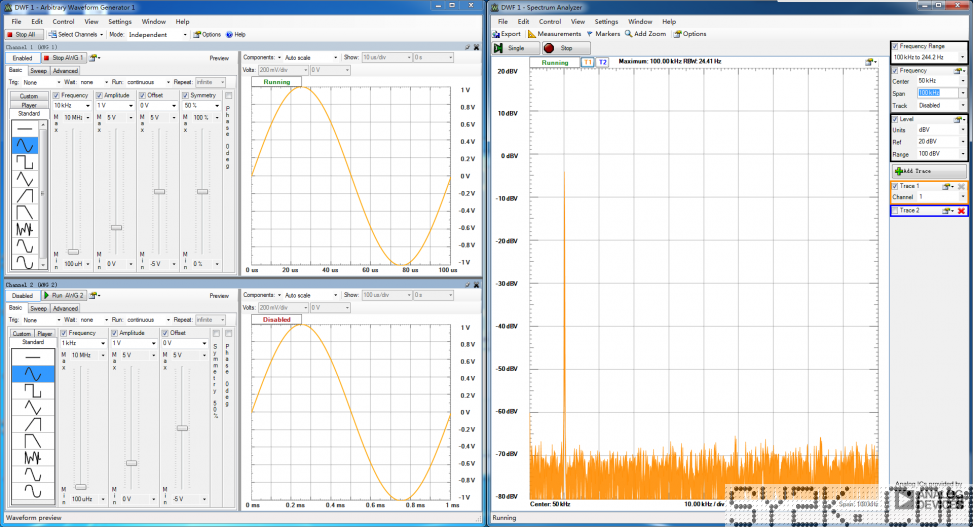

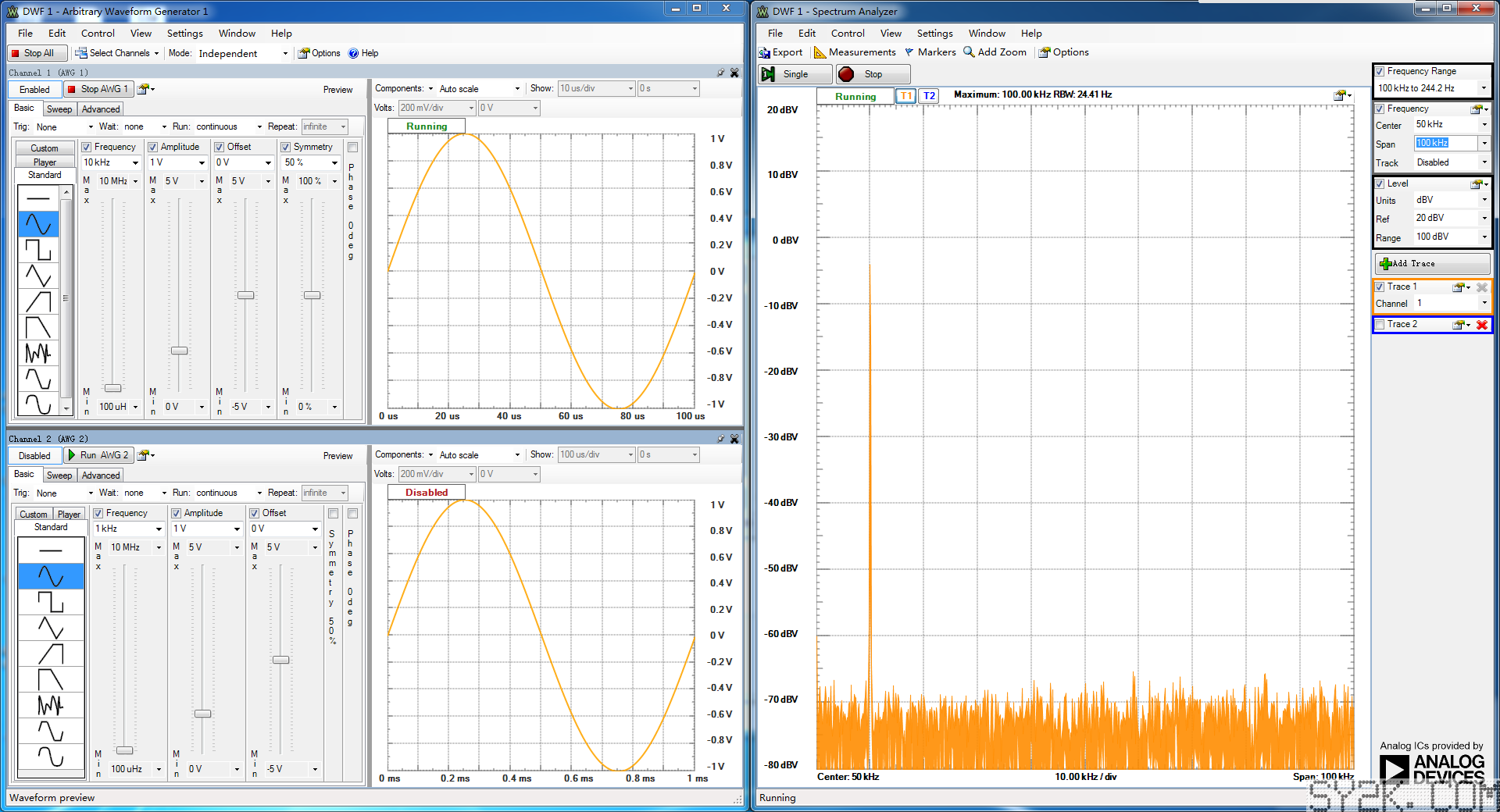

所谓用自己的矛戳自己的盾~,界面做的还真不错:

AD用自己的矛戳自己的盾

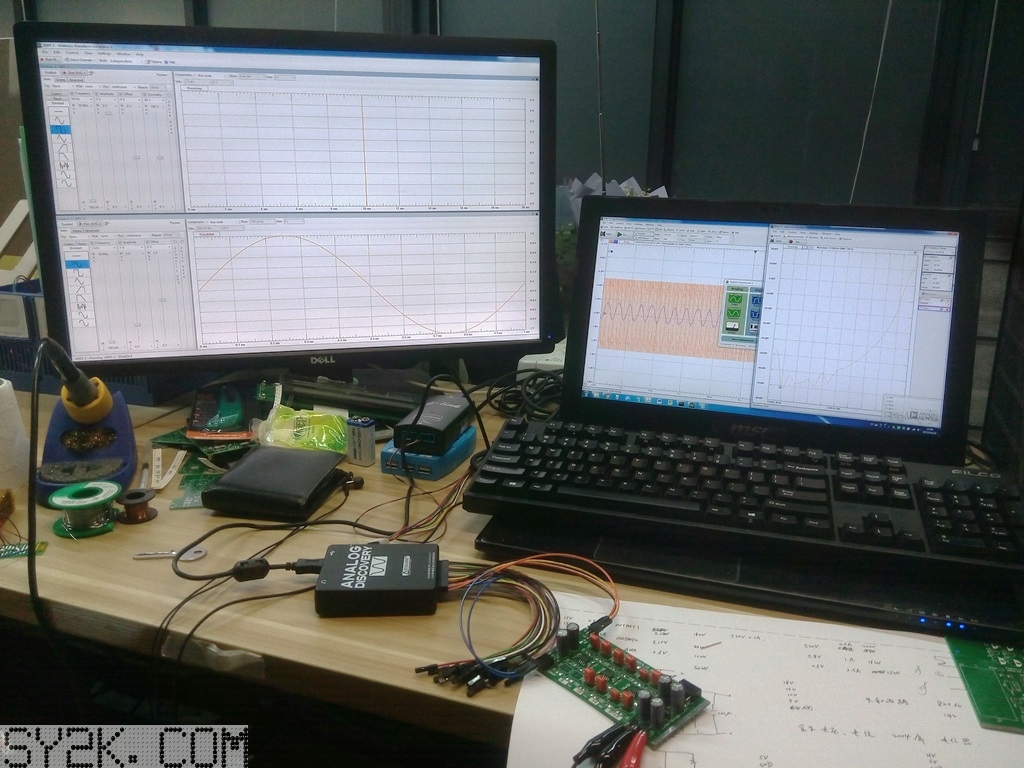

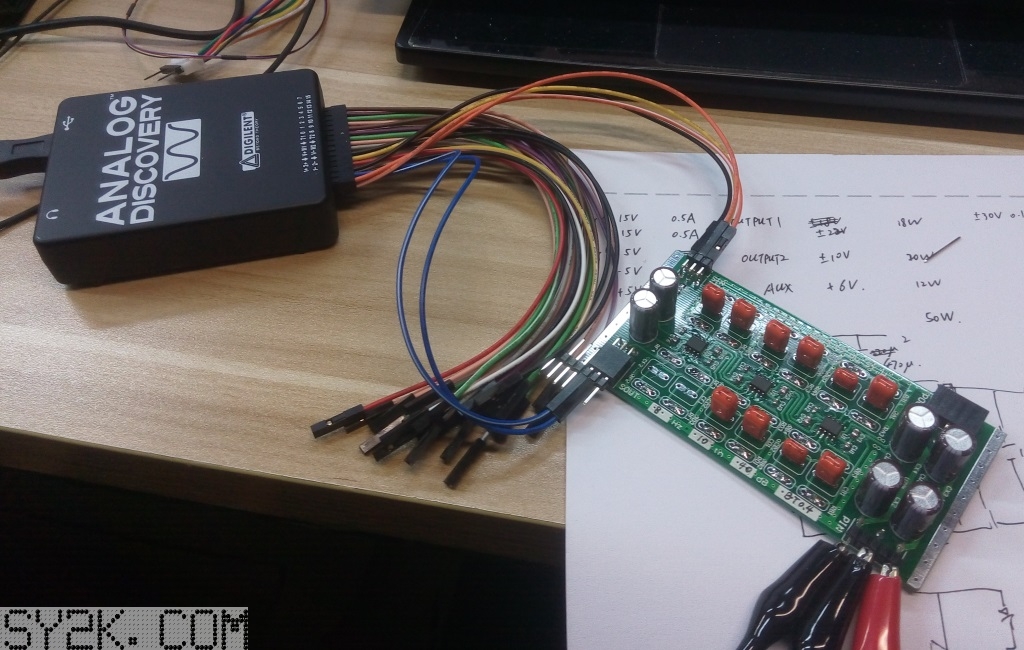

最后补上两张测试模拟滤波器的图,当时最兴奋的网络分析器忘记截图了,有了这个利器以后几乎再也不用手工一个一个点测了。但小问题还是有些的,比如说网络分析仪没有办法自动设置输出输入增益,导致一些高衰减的滤波器在过度带上测试出现困难,最后还是需要使用信号发生器+示波器的模式逐点测量。

IMG_20151019_234800

IMG_20151019_234902
