FLIR DM284 Digital Multimeter Teardown

前段时间一直比较忙,没腾出功夫整理之前拆解的照片。今天趁这个时间先把照片放上来,并简单分析一下DM284的内部电路结构。

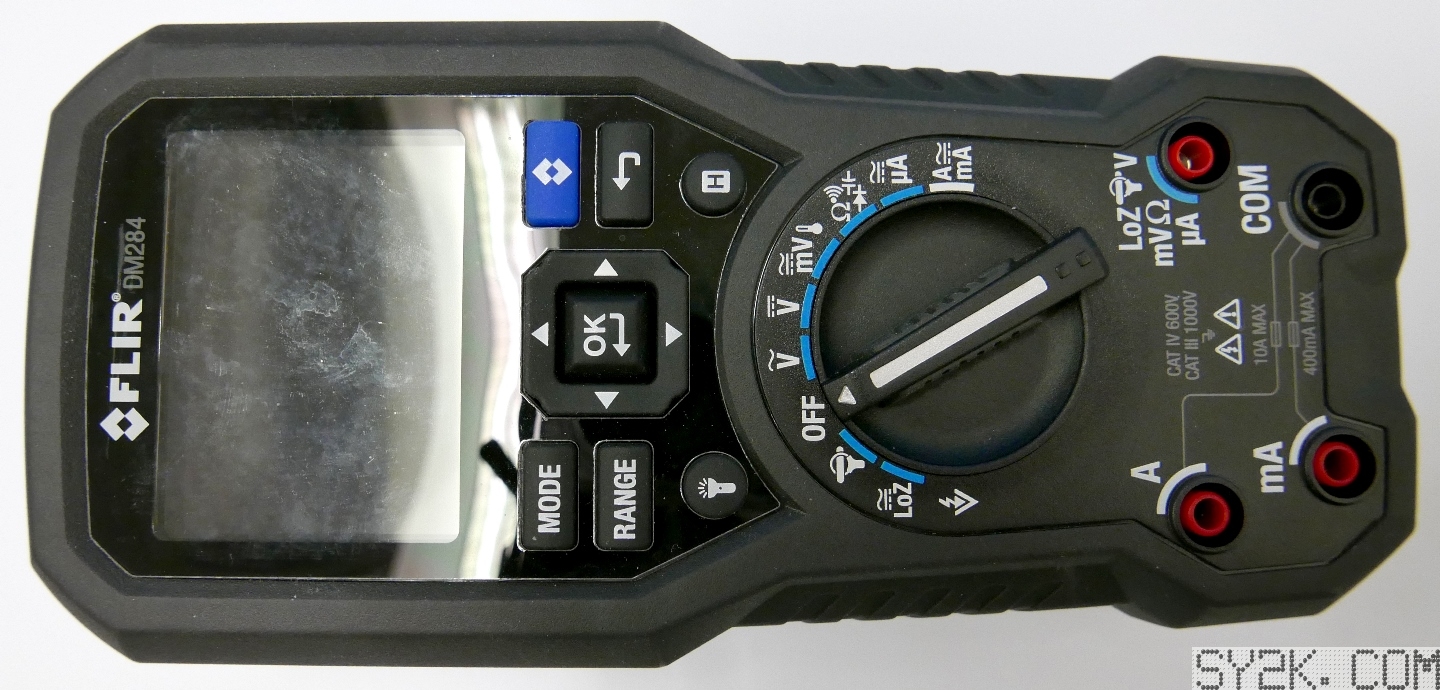

先放上正面外观照,方便和后面的照片对照相对位置。

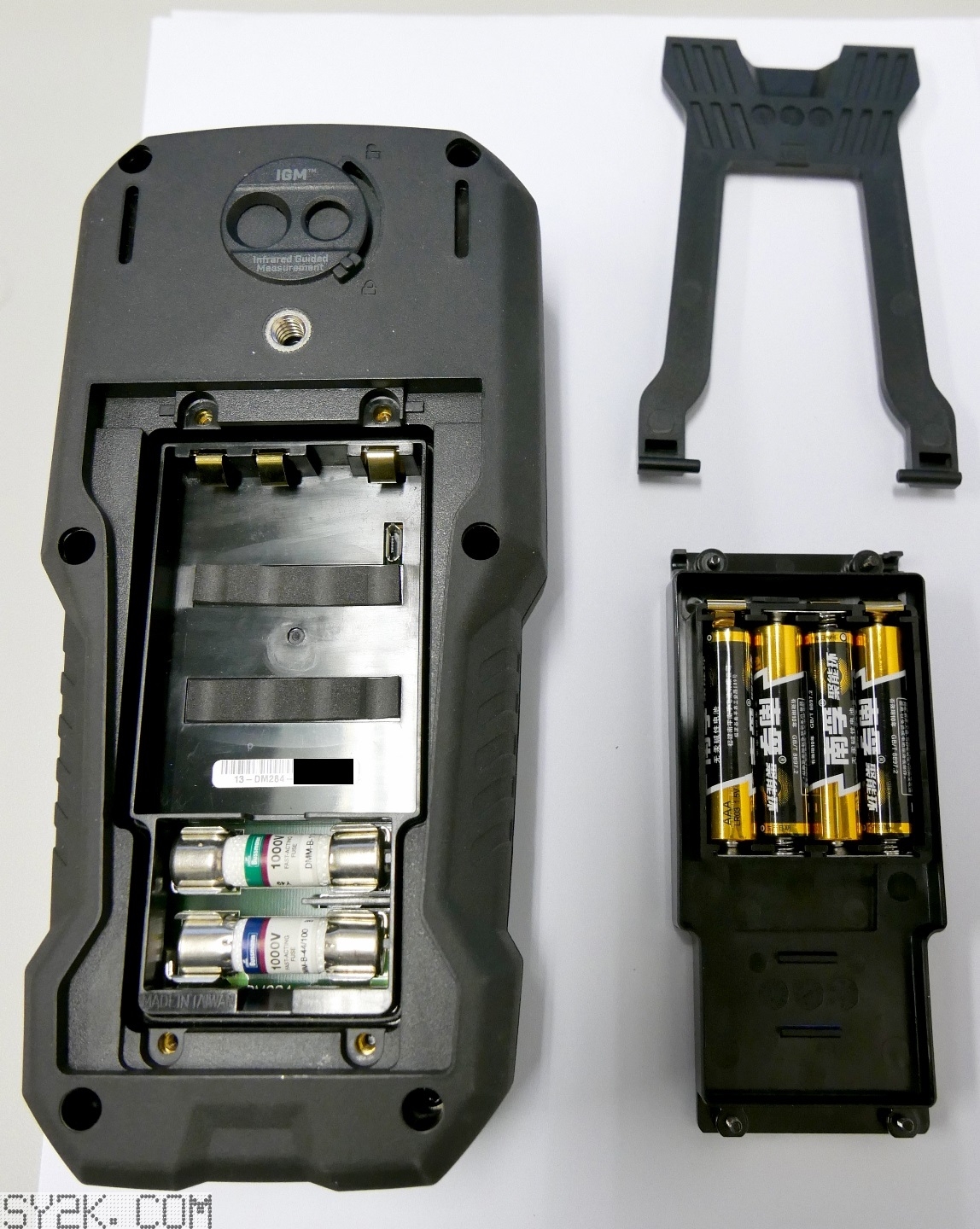

背面的情况,拧开电池盖上的四个螺丝就可以同时更换保险丝。有趣的是电池下部有一个micro USB口,手册上没有给出说明,不知道是不是隐藏的通讯功能。

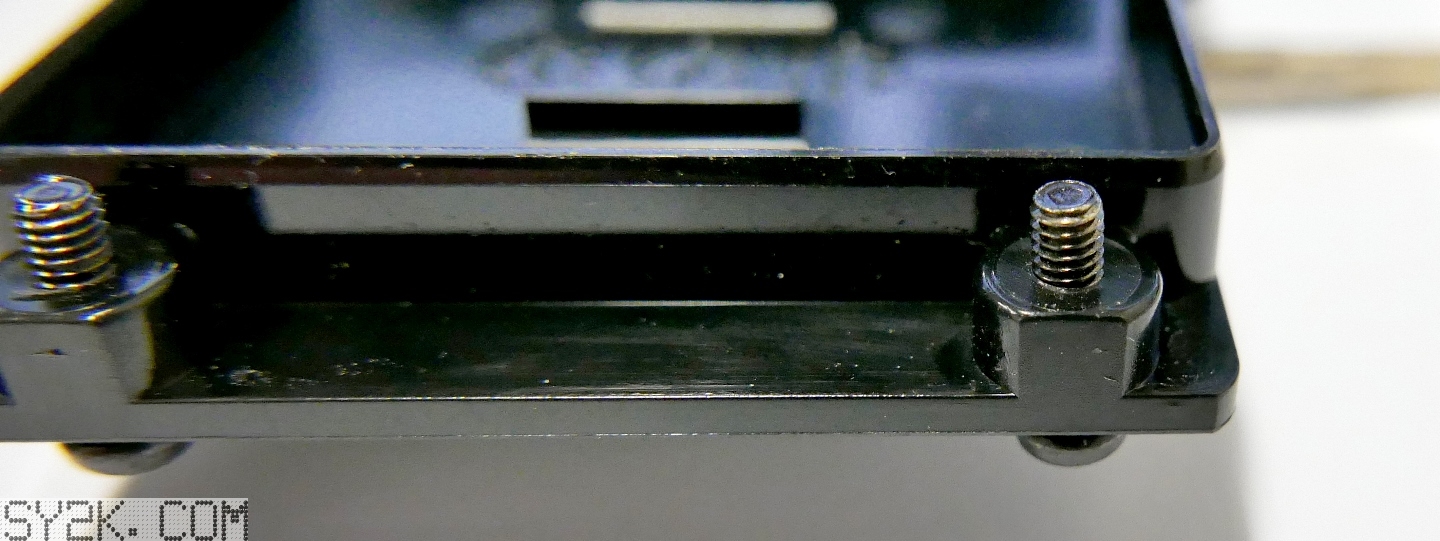

电池盖上的螺丝特写,有垫片挡住。螺丝拧下后也不会掉出,做工还算考究。

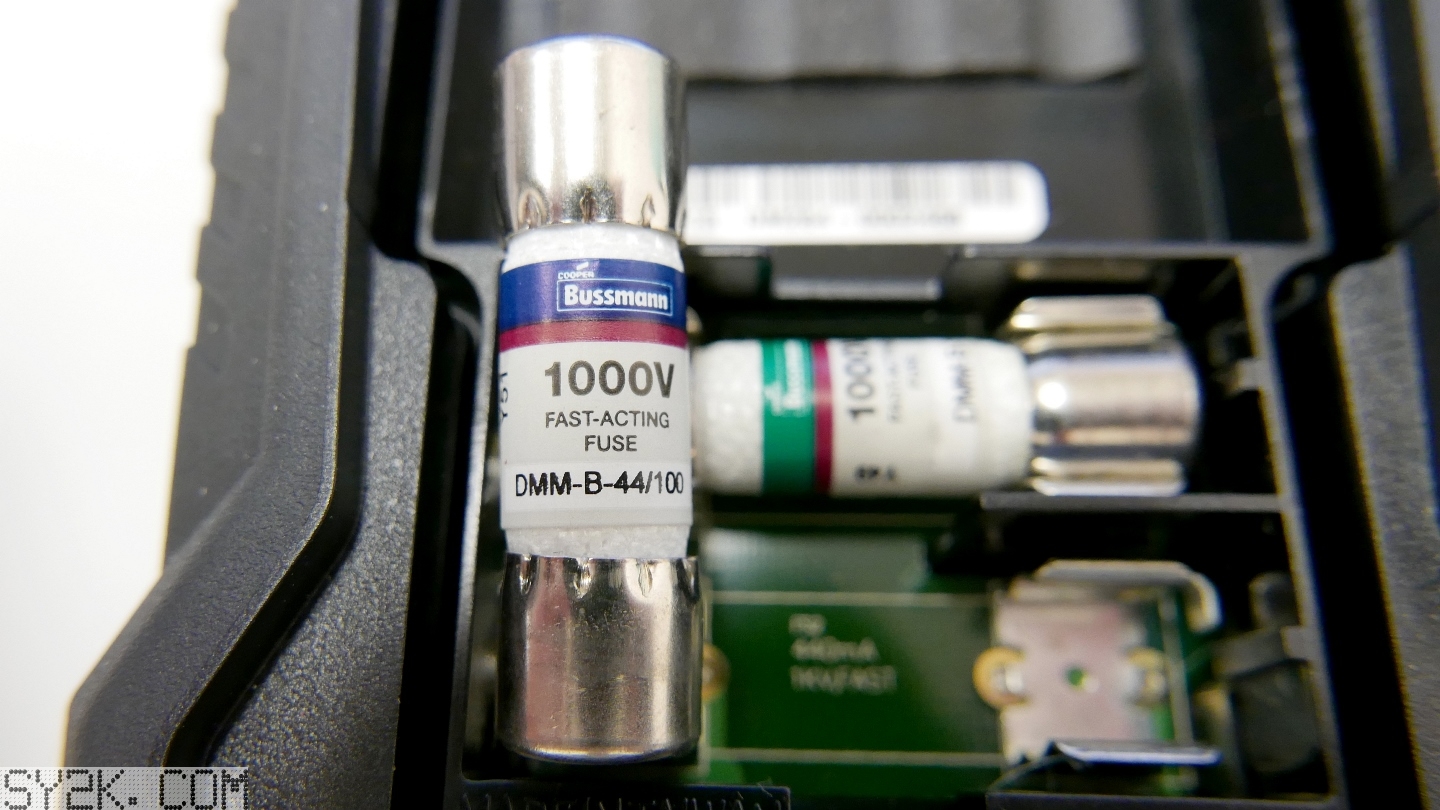

保险丝用料很足,两颗1000V的快熔断保险丝440mA和11A,型号分别是DMM-B-44/100,DMM-B-11A。

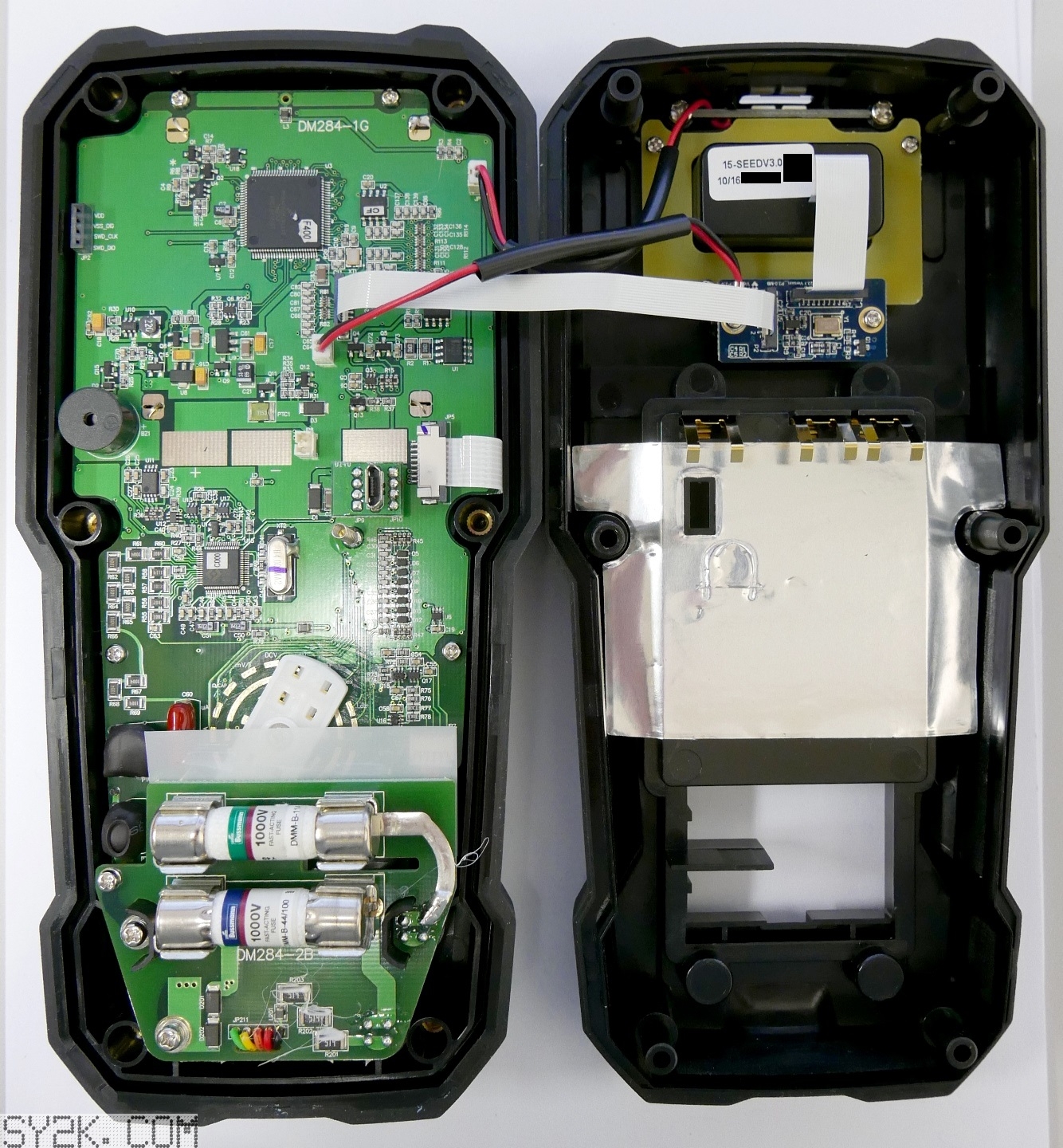

六颗螺丝拧下后就能看到内部电路,开盖时用拆机片撬一下,可能是由于IP54的防水需要周围有一圈凹槽,扣合的比较紧实。比较奇怪的是电池的接法,用了正负电压的形式,正负电源分别由2节5号电池提供。

保护电路设计也十分严谨,单独用了一块PCB固定保险丝和插孔,给保护电路留下了空间。PTC和LoZ电阻在这块电路板下。

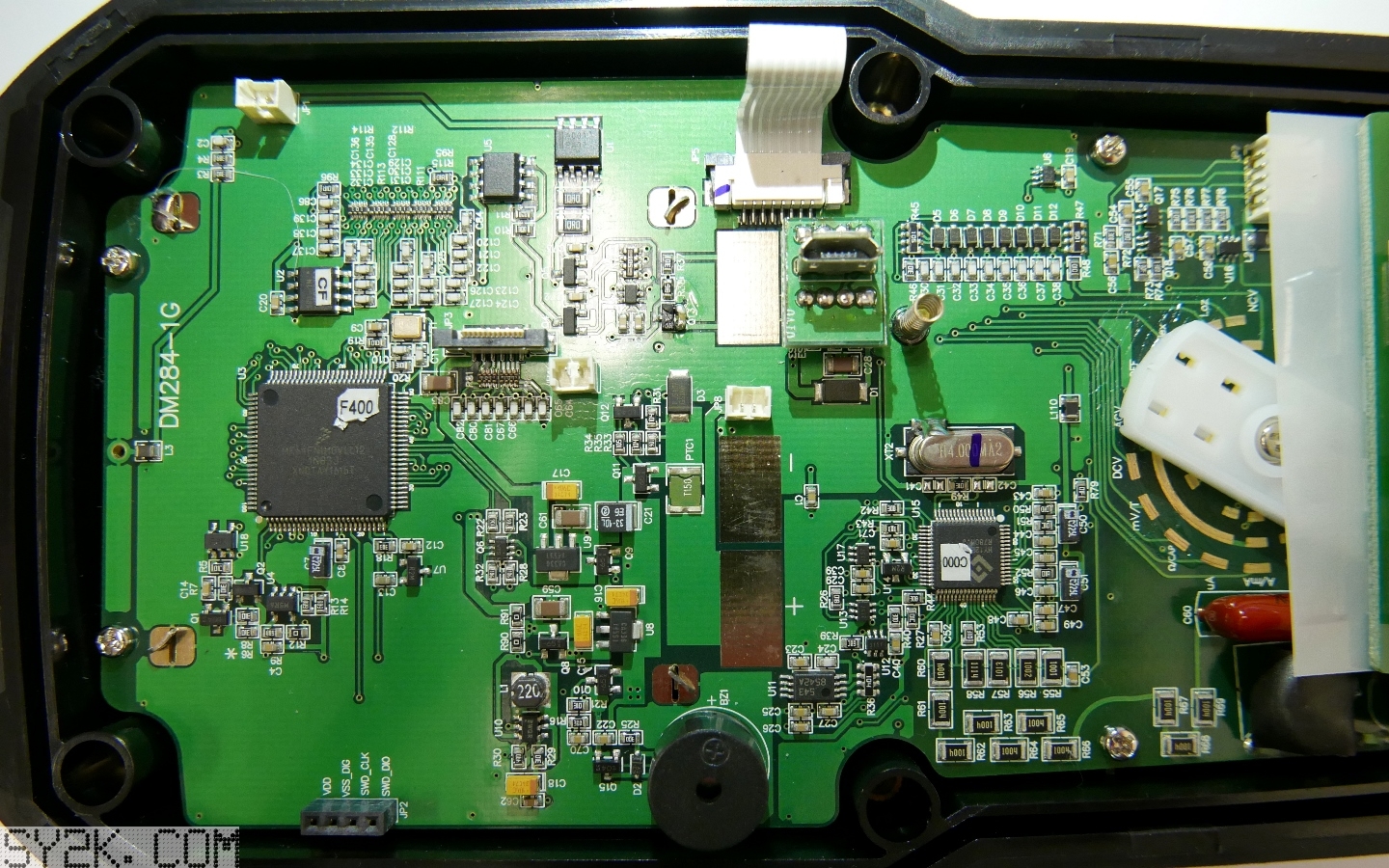

简单介绍一下主板上用的几块芯片:

主芯片是100引脚的飞思卡尔的MK64FN1M0VLL12,120 MHz ARM Cortex-M4-based Microcontroller with FPU,1MB的Flash,256kB的SRAM,同时也带有全速(12MHz)USB-OTG接口。

测量芯片用的HY12P66,和新版的胜利VC890C+一样,只能说是基本够用。

上侧的两个SOP-8芯片是NUD4001芯片,用于LED和激光头恒流驱动,驱动电流从电阻上算分别是150mA和5mA。

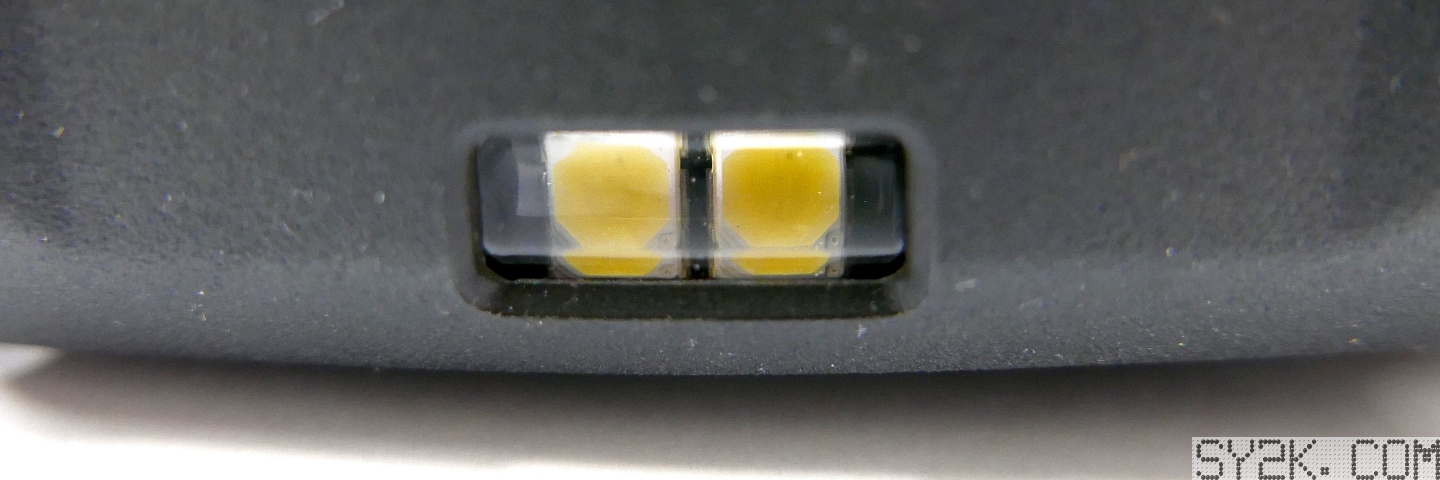

万用表前面的两个LED用的贴片,还有一层塑料罩。

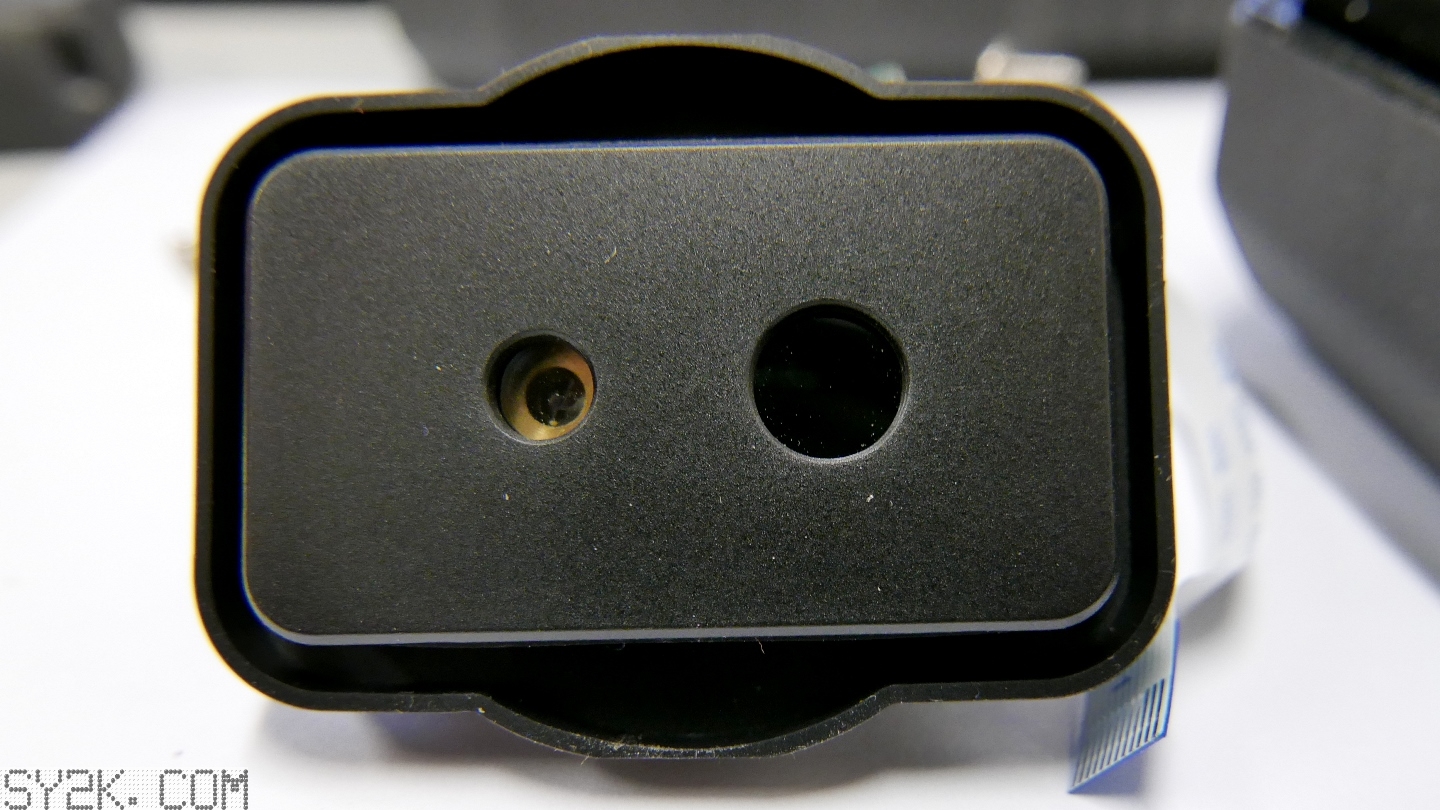

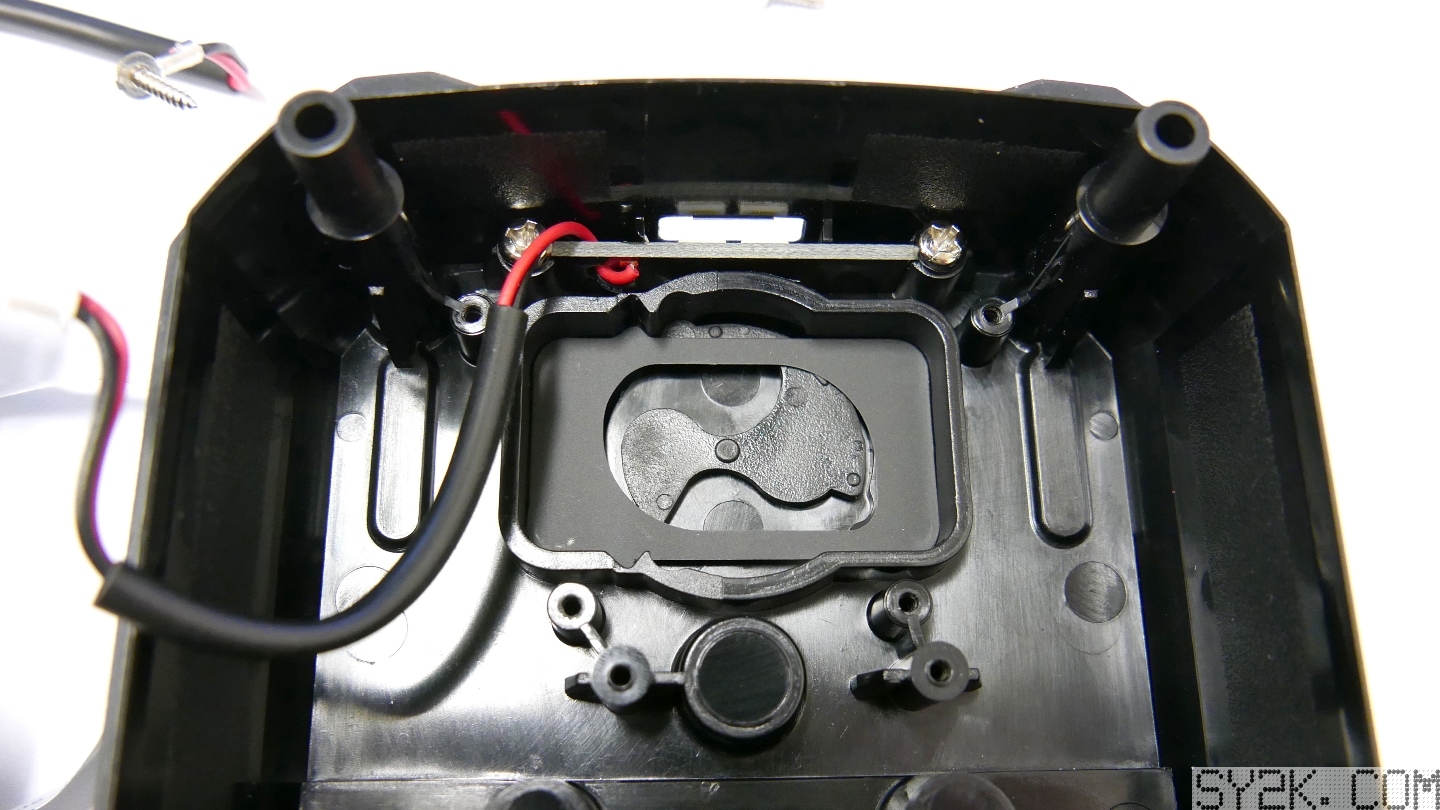

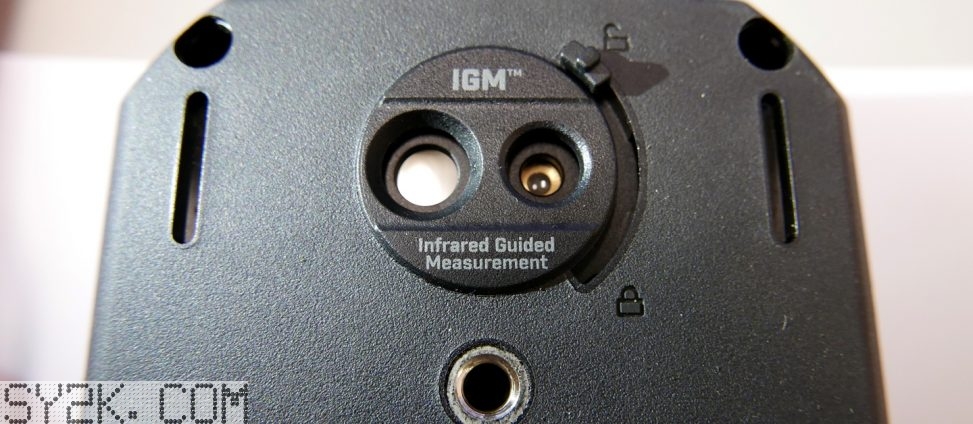

下面就是此次拆解的重点——热成像模块。但是,由于封装严密,只能从外面看看了……周围一圈是橡胶,上面用纤维板压在外壳上的凸起非常严实,也避免了从摄像头位置进水。具体结构可以从第二张照片看出。

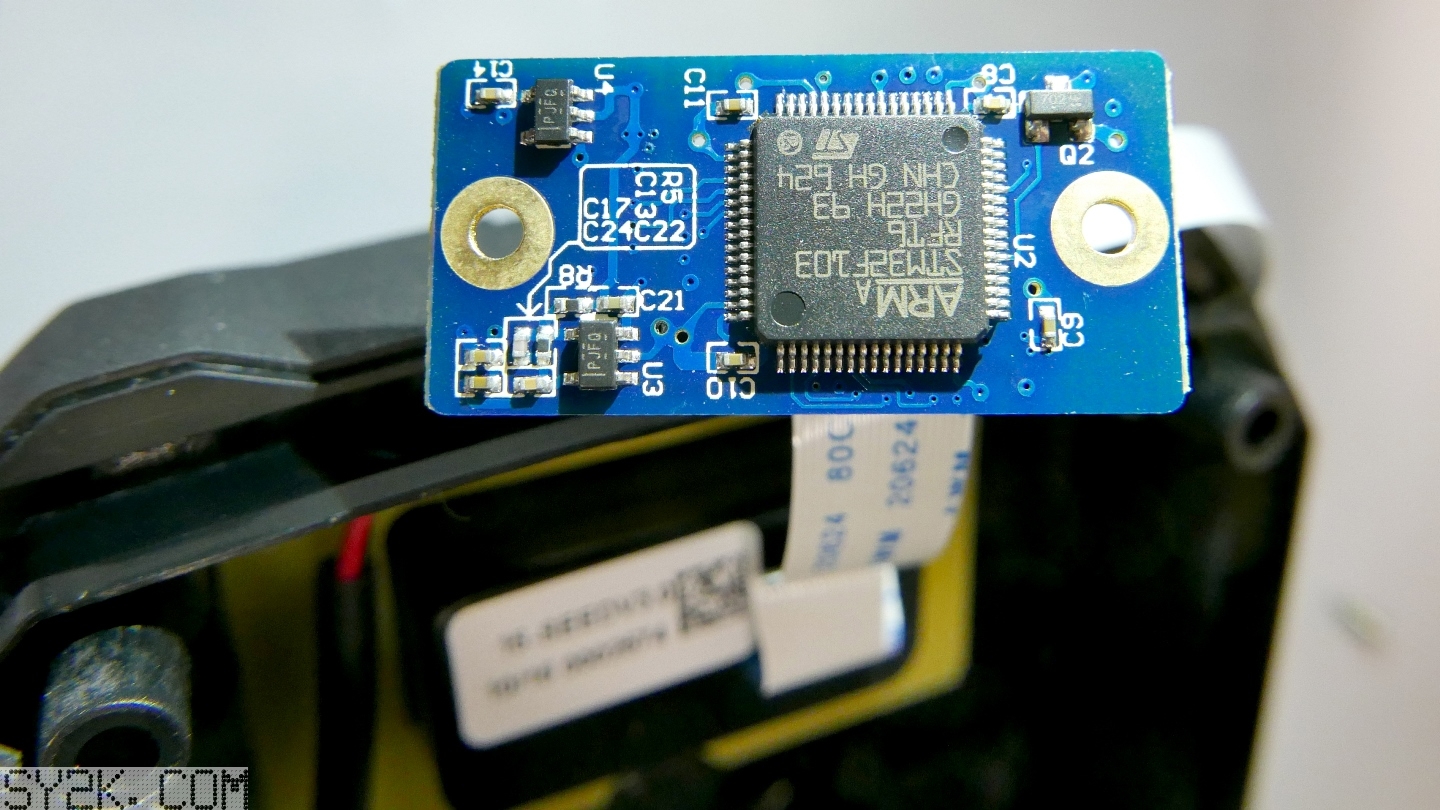

最后看一下摄像头模块连接的小板子,上面又是一颗单片机,ST的32位ARM Cortex-M3,STM32F103RFT6。

这次拆解就到此为止,下次见。
