Raspberry Pi 3B+ 到货也有些日子了,一直腾不出来时间折腾,这次好不容易一口气结了两个项目总算是能清净一会,玩玩新到的树莓派也当是放松了。

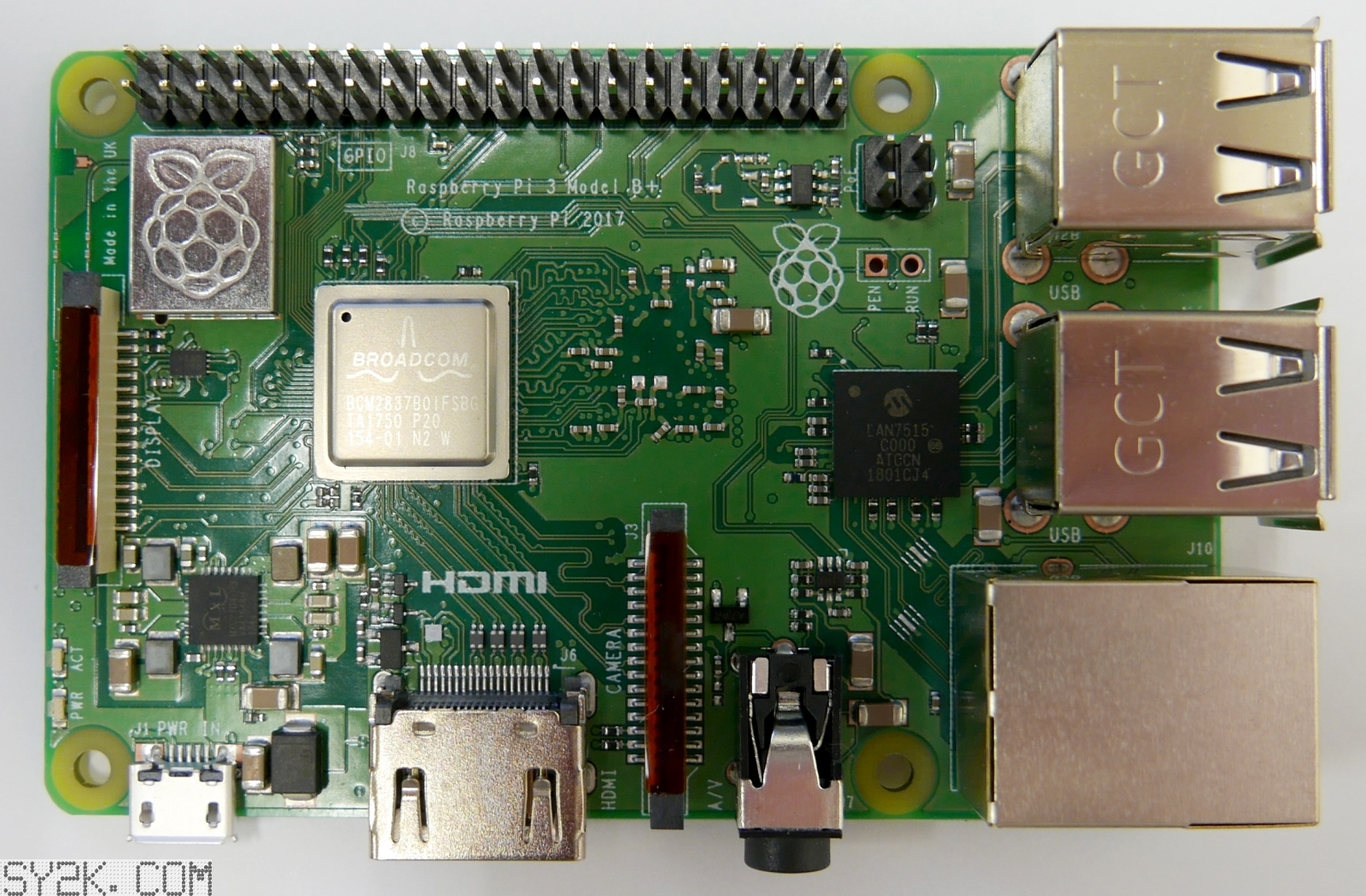

先来说说这3B+都更新了哪些东西,最显眼的就是CPU加了个金属盖,虽然是同款CPU但后缀差别决定了最大工作频率,从原先的1.2GHz提高到了1.4GHz。其次就是网络部分,百兆网口升级为千兆网口,WIFI也支持了5G AC模式。但不得不提由于网口使用USB扩展出来,网上给出的最大传输速度也就在300Mbps左右。

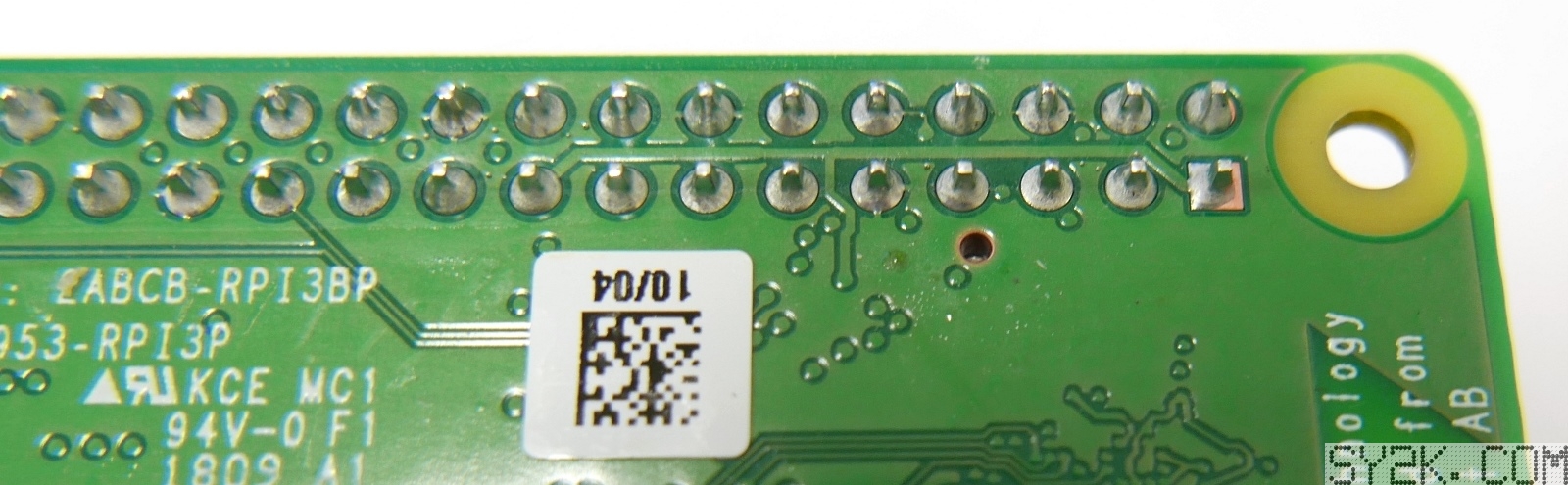

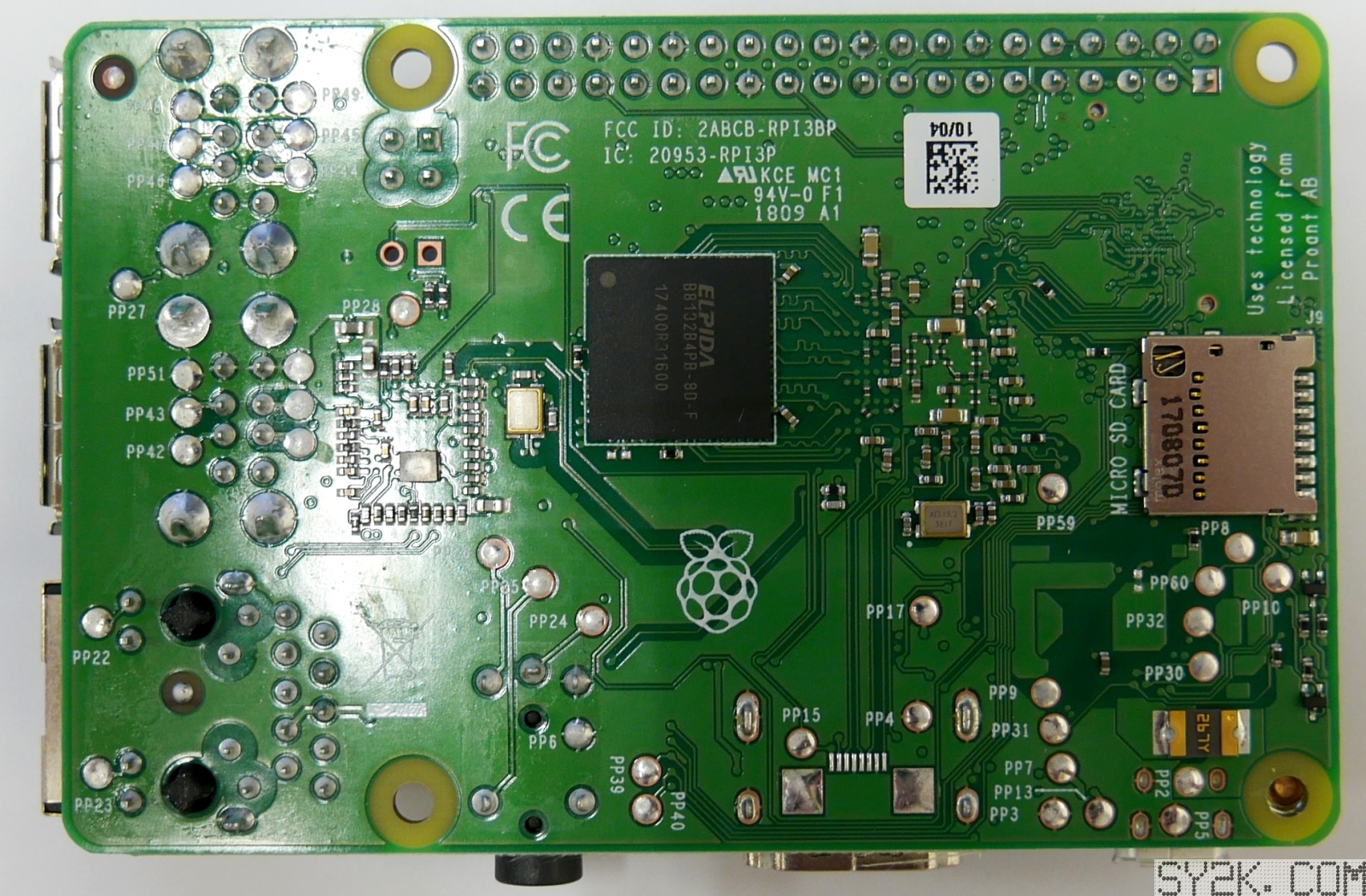

但仔细检查电路板之后发现,电路板背面排针处有较多明显的锡珠,若不及时清除可能导致其掉到其他位置发生短路。我这个是RS的版本,不知道其他版本的是不是会好些。

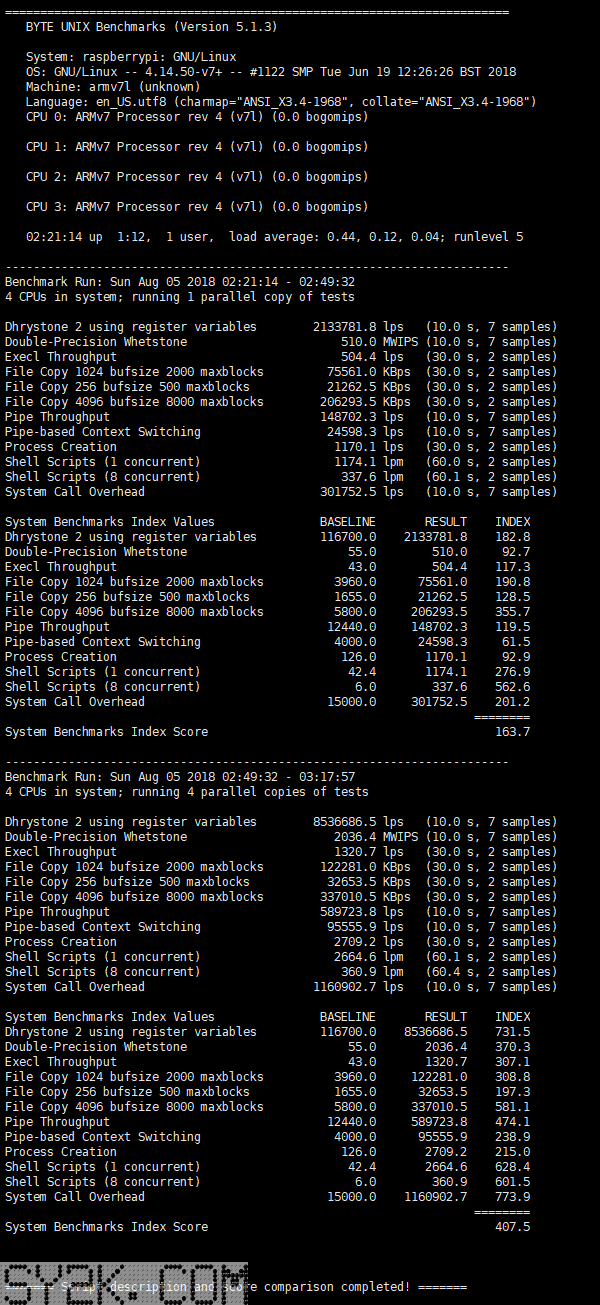

接上电源先用unixbench跑个分,结果发现和raspberry 3B分数几乎相同,单核163,多核407。网上搜索半天找出 Overclocking 这么个选项,才发现树莓派默认工作频率只有600MHz。考虑到提高频率后CPU等部件会大量发热,在没有安装散热片的情况下还是先不做尝试。

下面看一下网络部分的性能,所有设备都使用六类线连接,测试选用相同的本地服务器,测试结果如下。电脑算是一个基准,用来确认外网实际速度。

设备  Download
下行
Upload
上行
ping
延迟
 电脑(Reference) 766Mbps 947Mbps 2ms
 Raspberry 3B+ 185Mbps 250Mbps 8.5ms
 OrangePi Zero Plus H5 770Mbps 290Mbps 6.9ms

Linux系统下网络测速使用的是 speedtest-cli,电脑端使用的是http://www.speedtest.net/。其中 speedtest-cli 的安装执行命令如下:

apt-get install python-pip
pip install speedtest-cli
执行命令:speedtest-cli

最后看一下CPU和电路板的温度情况。CPU的温度可以使用如下 命令查询,
cat /sys/class/thermal/thermal_zone0/temp
将返回值除以1000就是摄氏温度值,我这块正常工作时温度在45度左右。

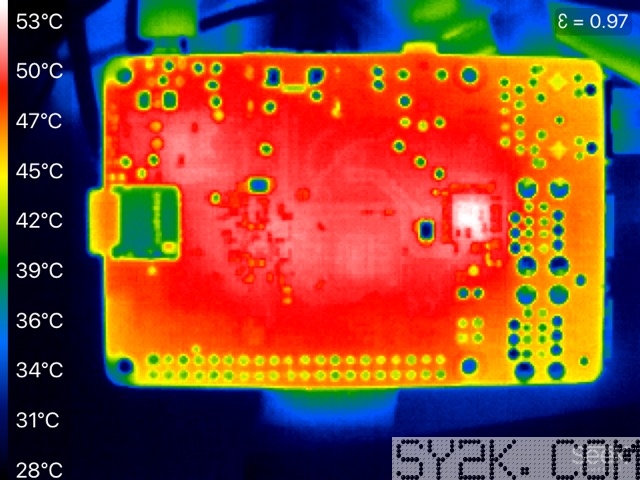

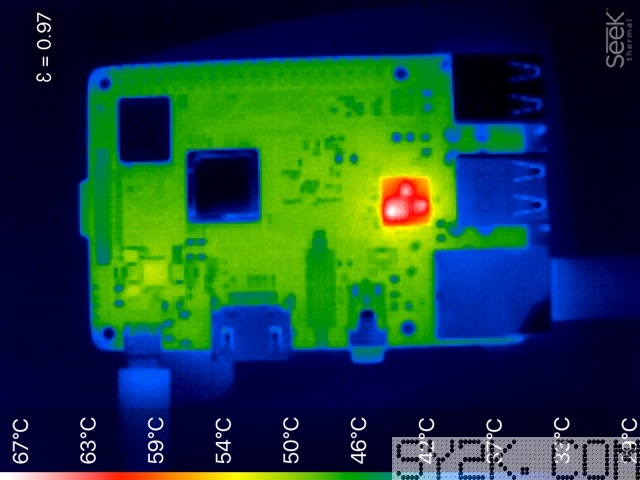

电路板温度使用之前购买的Seek热成像进行测量,拍摄温度比实际温度高出3摄氏度左右。正面由于CPU金属盖和wifi模块屏蔽罩反射的关系,显示的温度不是实际温度。

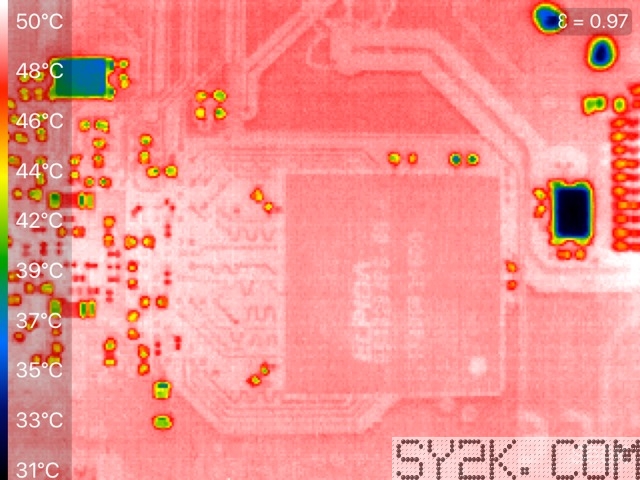

闲来无事,用微距拍了张热成像。从图片中甚至可以看到芯片上的文字标记,电路板上的树莓派和CE标记也能清晰看出。



最后给出几个参考链接:

关于Raspberry Pi 3B+:
https://www.raspberrypi.org/products/raspberry-pi-3-model-b-plus/

关于超频:
https://www.raspberrypi.org/documentation/configuration/config-txt/overclocking.md
https://eltechs.com/overclock-raspberry-pi-3/
