固纬电源GPD-3303S不开机问题维修

看到论坛有出全新的GPD-3303S,想着之前使用感觉不错,价格又比较合理就收了一台。但不幸的是三天后收到的电源连上电测试都没有通过,直接闪了一下灯就没有动静了。考虑到本地快递的局限,只好先征得卖家同意拆机尝试维修。

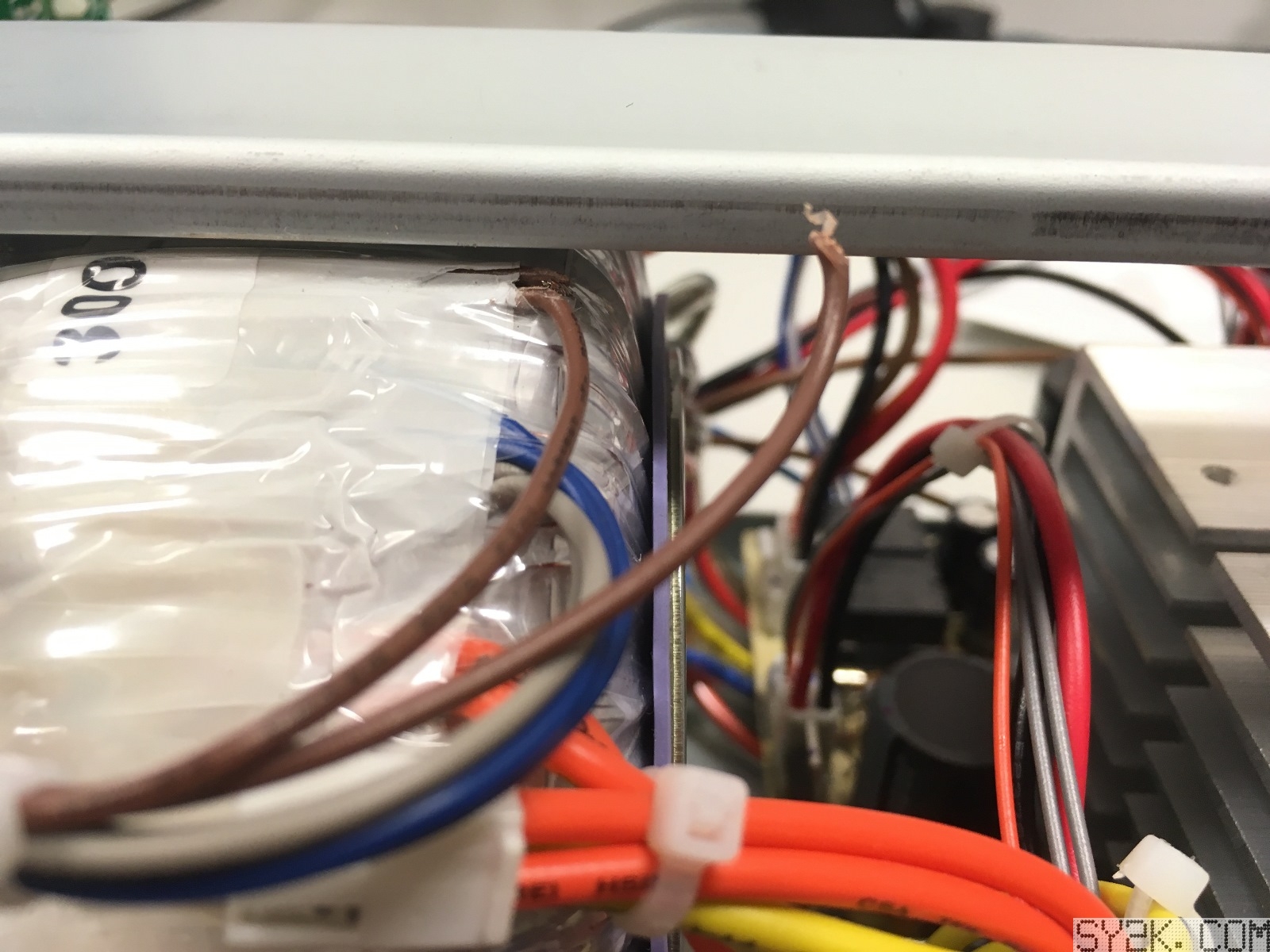

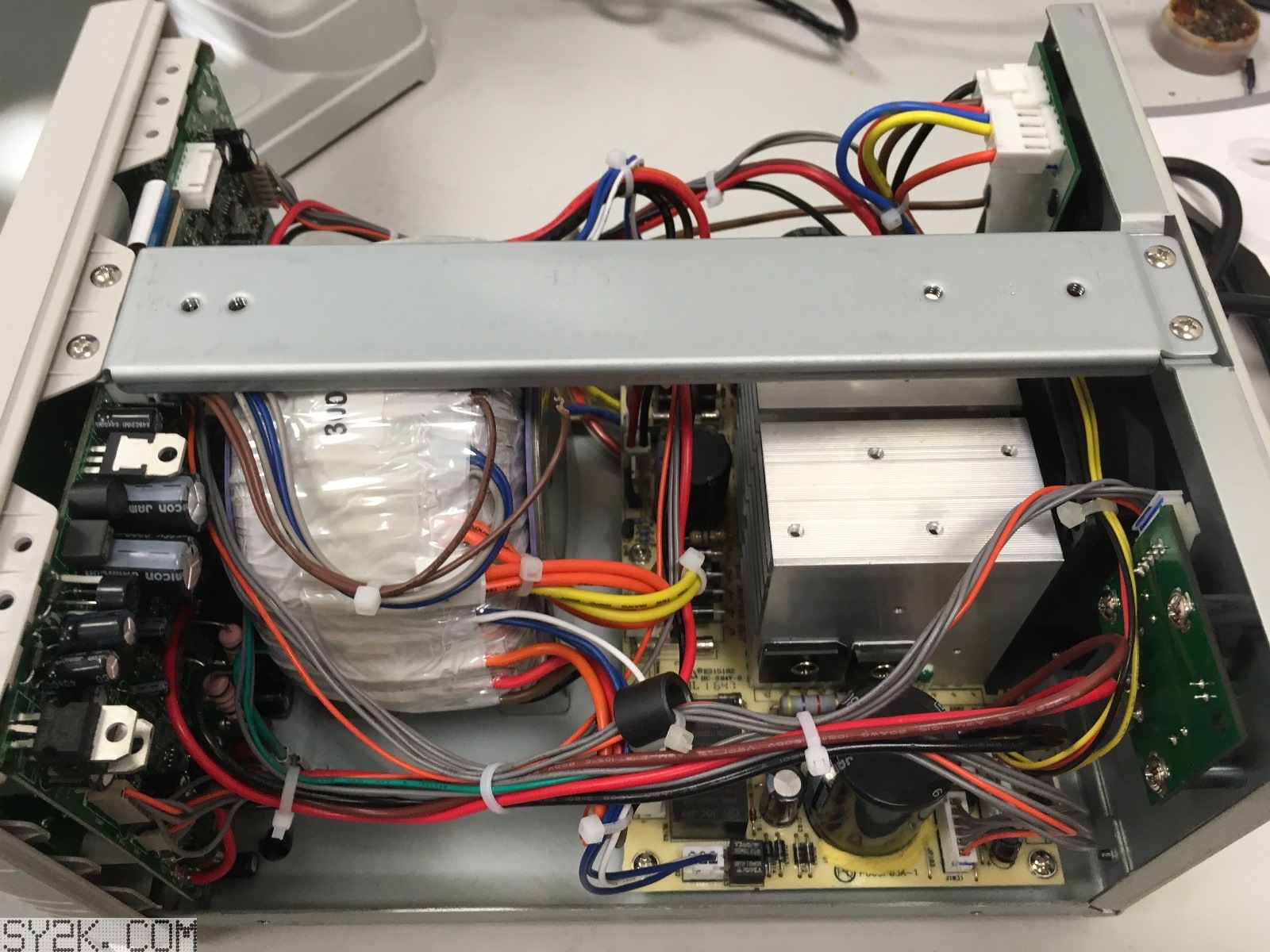

拆开之后没有发现明显的烧毁痕迹,简单测量发现变压器输入输出也没有短路现象。拿出刚到的热成像,除了几个稳压管略微发热以外也没有什么地方发热异常。本想着转一个方向重新检查温度,却发现在提手下方断了一根电线,如下图所示。

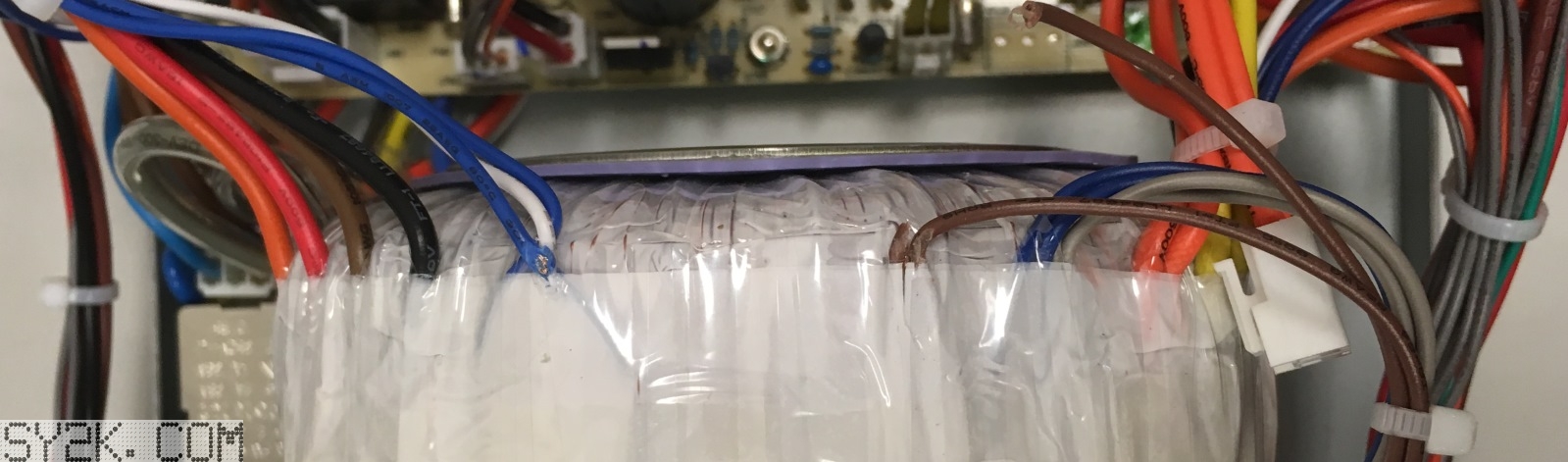

仔细一看,可不只是断了一根线这么简单。提手下面几根线都有不同程度的磨损,拆下提手才发现问题严重。就连绕组漆包线都有磨到,没有发生触电短路也算是万幸。

从上面两张图可以看到,出现这个问题应该是在运输过程中发生晃动,导致装把手的加强筋边缘磨到了下面变压器的出线。这个问题要是换了山寨品牌还可以理解,固纬出这种问题实在不应该。

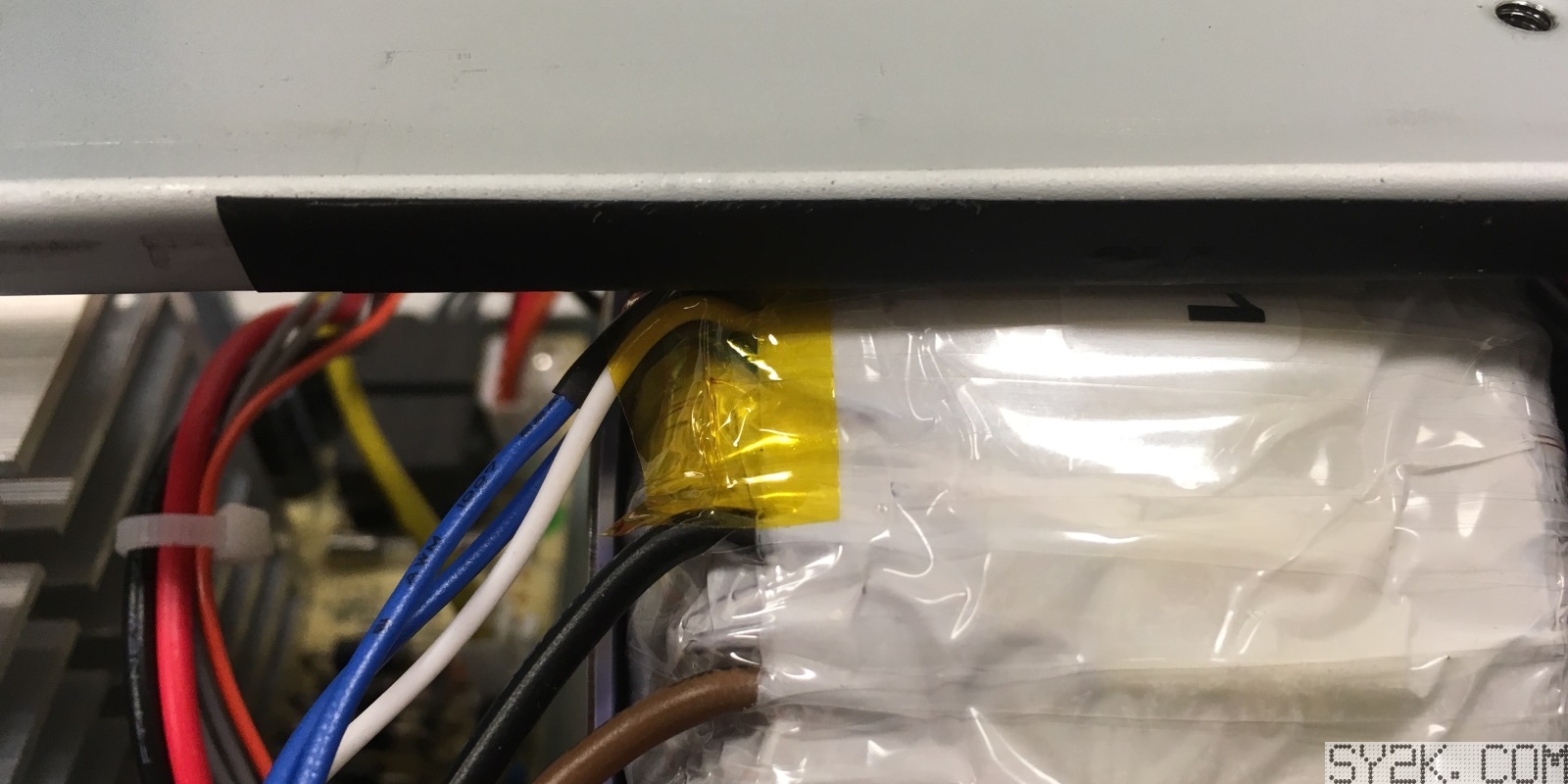

考虑到以后还会搬动电源,除了修补损坏的导线外还在加强筋的边缘贴了几层3M绝缘胶,下面就是修好后的照片。

这种问题之前在EEVBlog的拆机视频里也看到过,但也仅仅是蹭到线皮,没想到会有割断的危险。不过这里固纬做的也是粗糙了一点,把变压器和加强筋这两个主要受力部件离得这么近,中间不放个垫片从结构上也有点说不过去。



{ 本文链接: https://www.sy2k.com/2017/gpd-3303s-repair/;
原创文章, 转载请保留. 转载自 https://www.sy2k.com }

← Previous post

Next post →

3 Comments

  1. 匿名

    好帖。

  2. 这个维修贴,怎么评价呢,热成像仪,结果是线断了
    感觉像是股市上的高开低走

    • admin

      后面会有热成像仪排上用场的文章的,正在尝试修理Lecroy WaveRunner 610Zi,1G带宽的示波器…电源板挂掉了
